Nr. 80
|
|
|
|
Nr.
80
Kastenfachwerkbrücke
Fahrweg oben, mit
Geländer und Fußweg
Rastermaß: 100/200mm
|
passend
zu gebogenen
Elementen Nr. 81 - 85
Länge: 600/1200/2000mm
Höhe: 70mm
Geländer: 50mm
240mm breit
|
|
|
![hier klicken, dann wird das Bild groß dargestellt x80_01.jpg](thumb/x80_01.jpg)

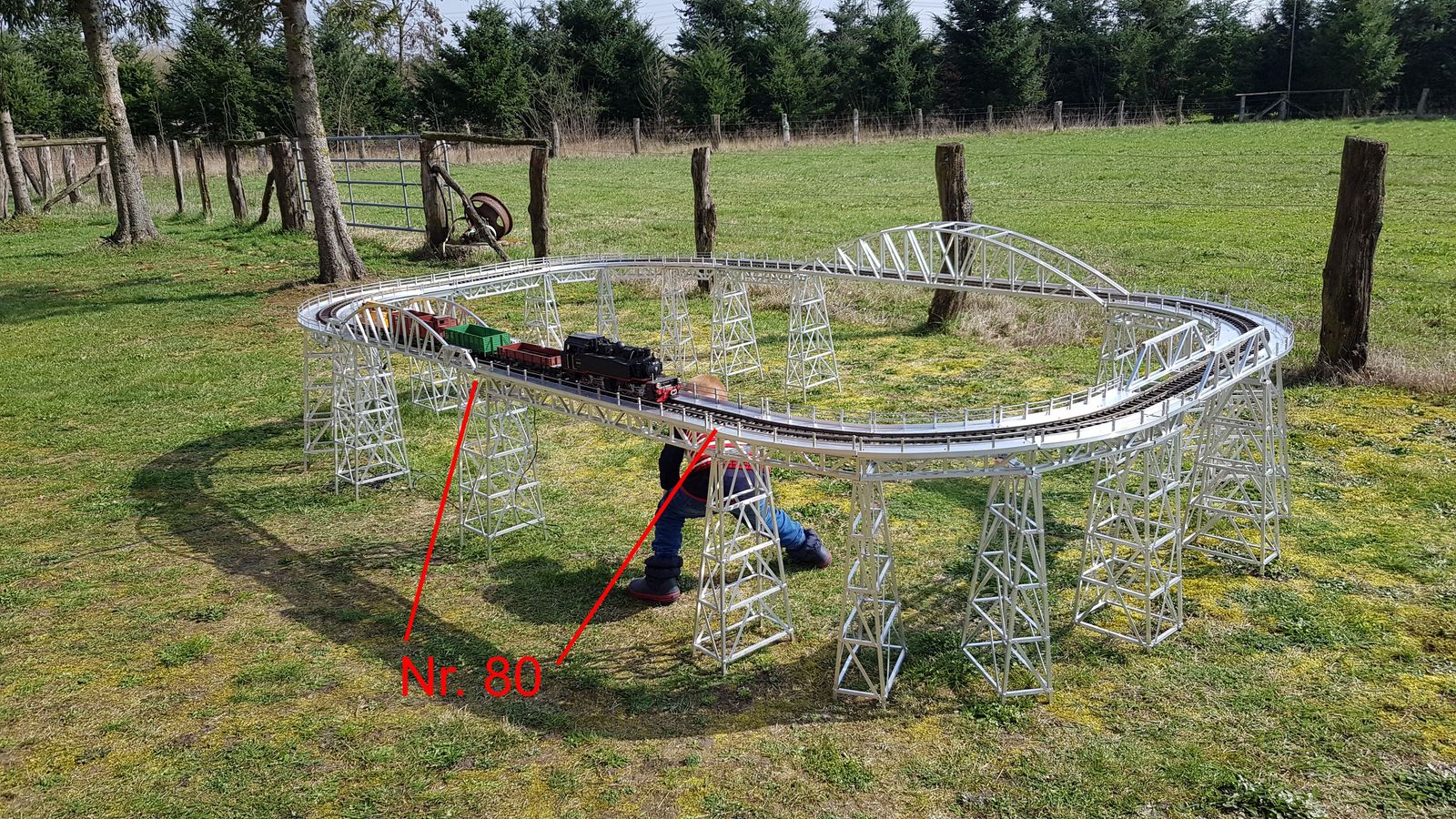

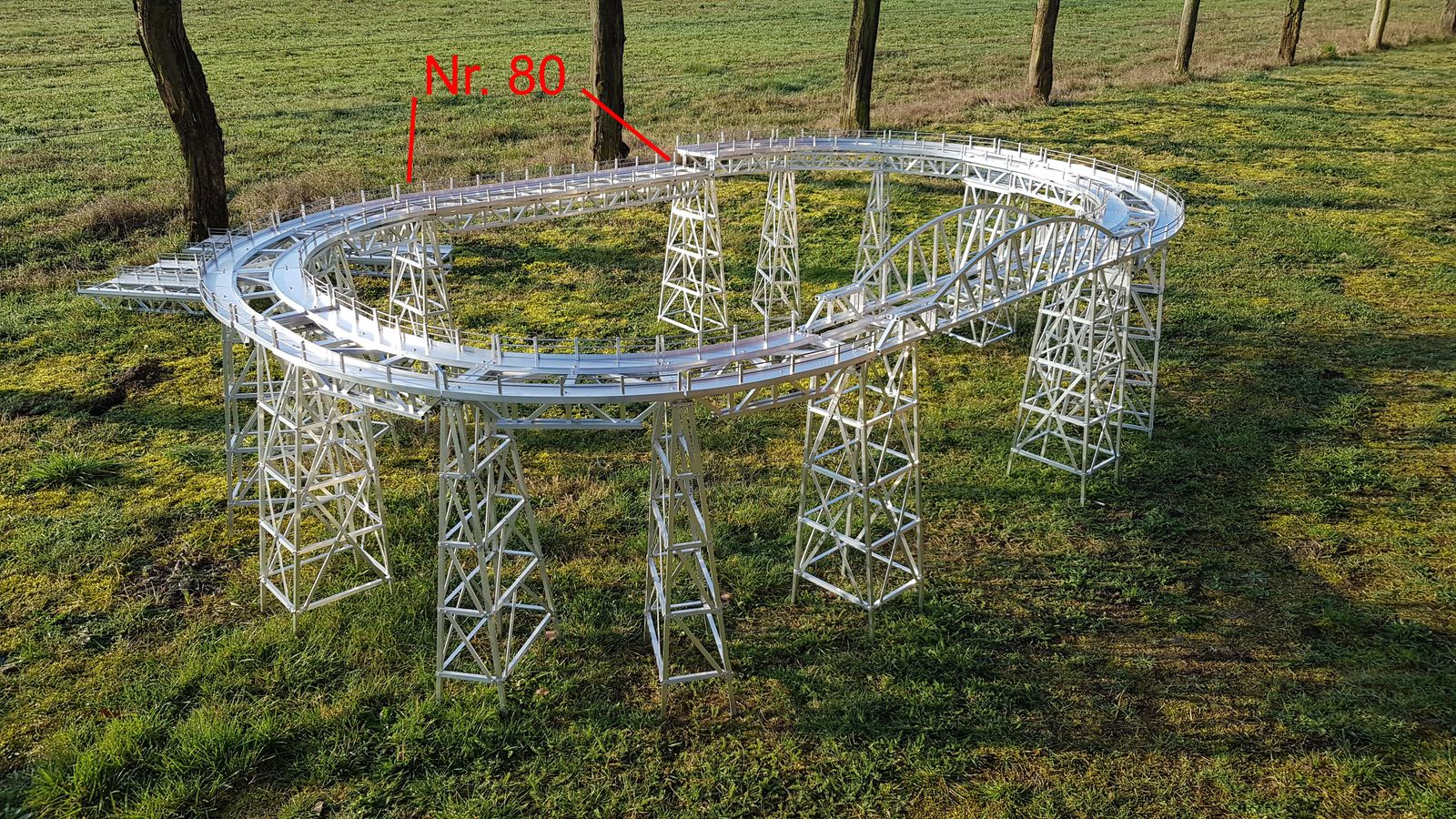

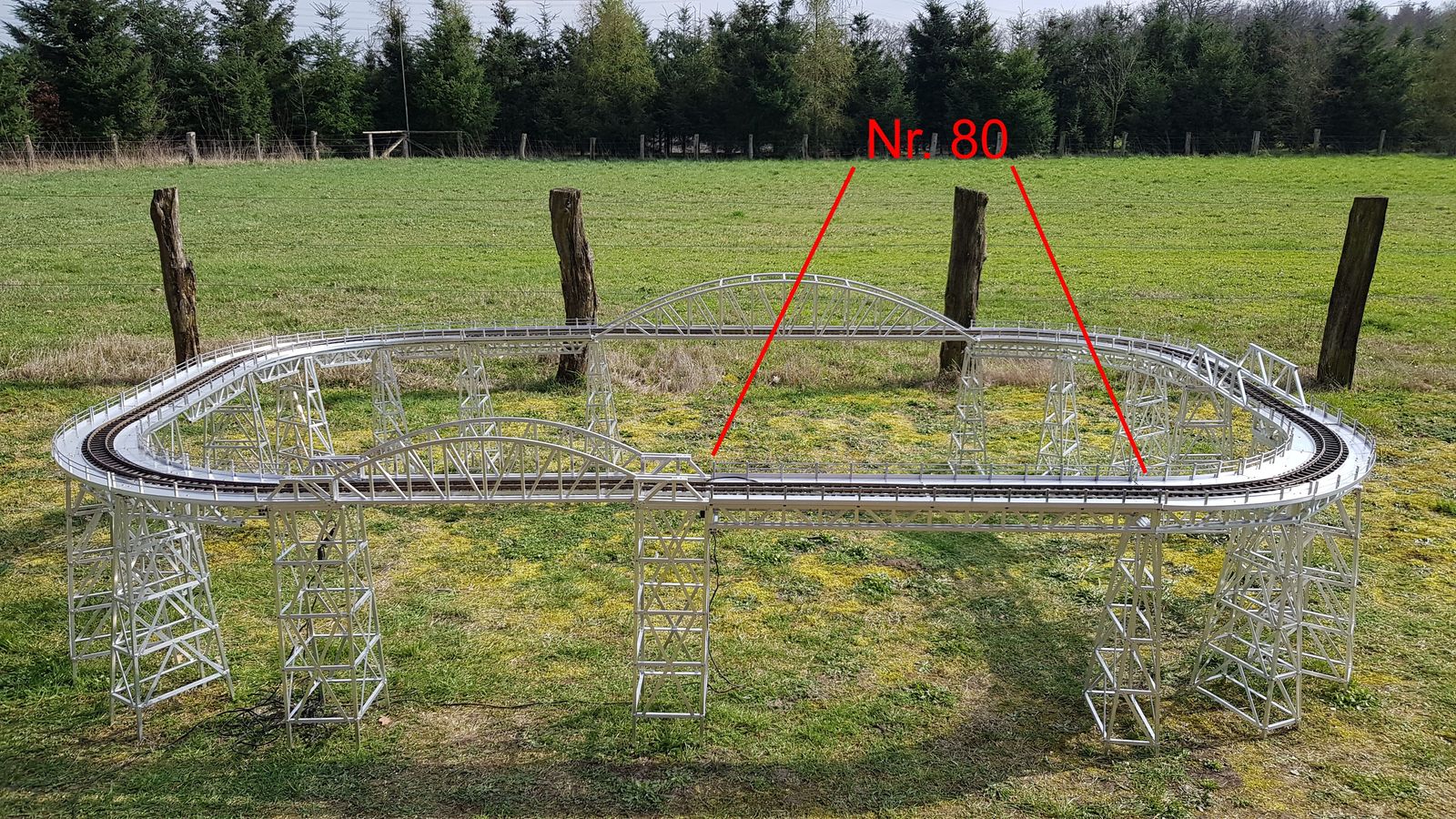

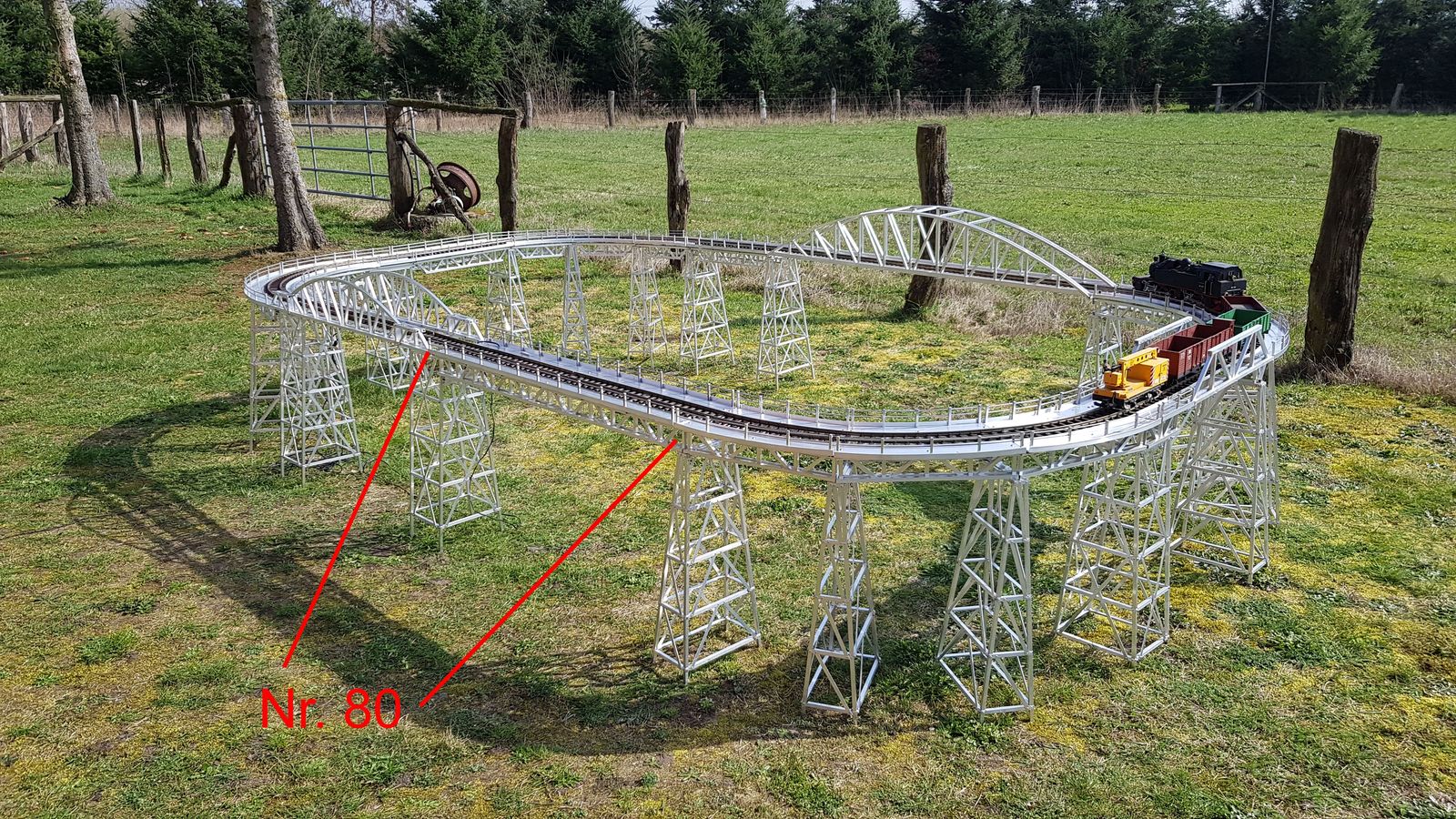

Nr. 80 - speziell für gebogene Elemente
|
![hier klicken, dann wird das Bild groß dargestellt x80_02.jpg](thumb/x80_02.jpg)
hier 1200mm lang
|
![hier klicken, dann wird das Bild groß dargestellt x80_03.jpg](thumb/x80_03.jpg)
* |
![hier klicken, dann wird das Bild groß dargestellt x80_04.jpg](thumb/x80_04.jpg)
240mm breit
|
|
|
Nr. 47
|
|
|
|
Nr. 47a/b:
Kastenfachwerkbrücke
Fahrweg oben, mit
Geländer und Fußweg
Rastermaß: 100/200mm
|
24.07.2012
Länge: 600/1200/2000mm
Höhe: 66mm
Geländer: 50mm
|
***** 2000mm
***** |
***** 2000mm ***** |
![hier klicken, dann wird das Bild groß dargestellt x47_b05.jpg](thumb/x47_b05.jpg)

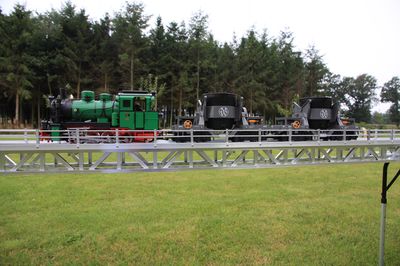

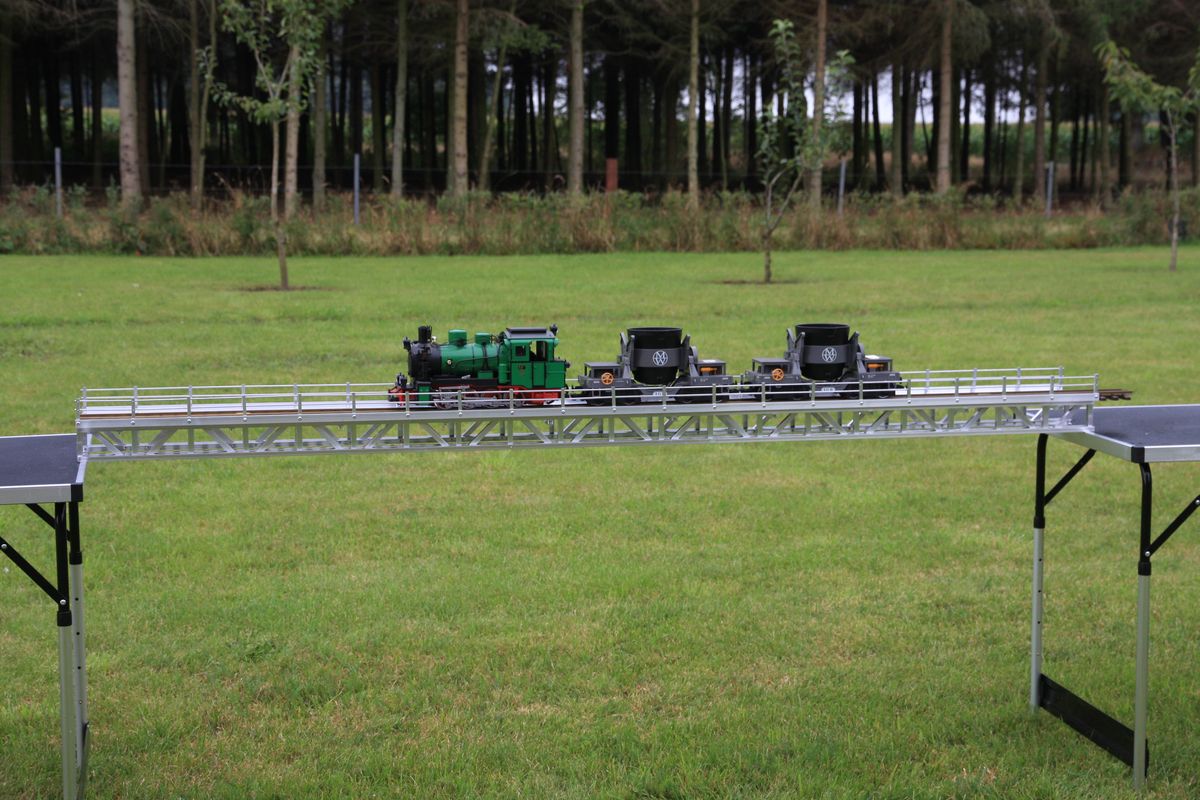

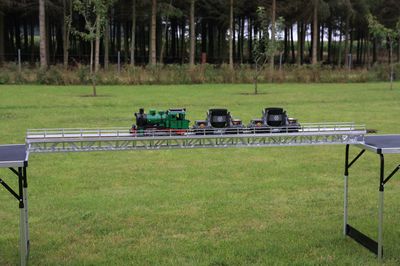

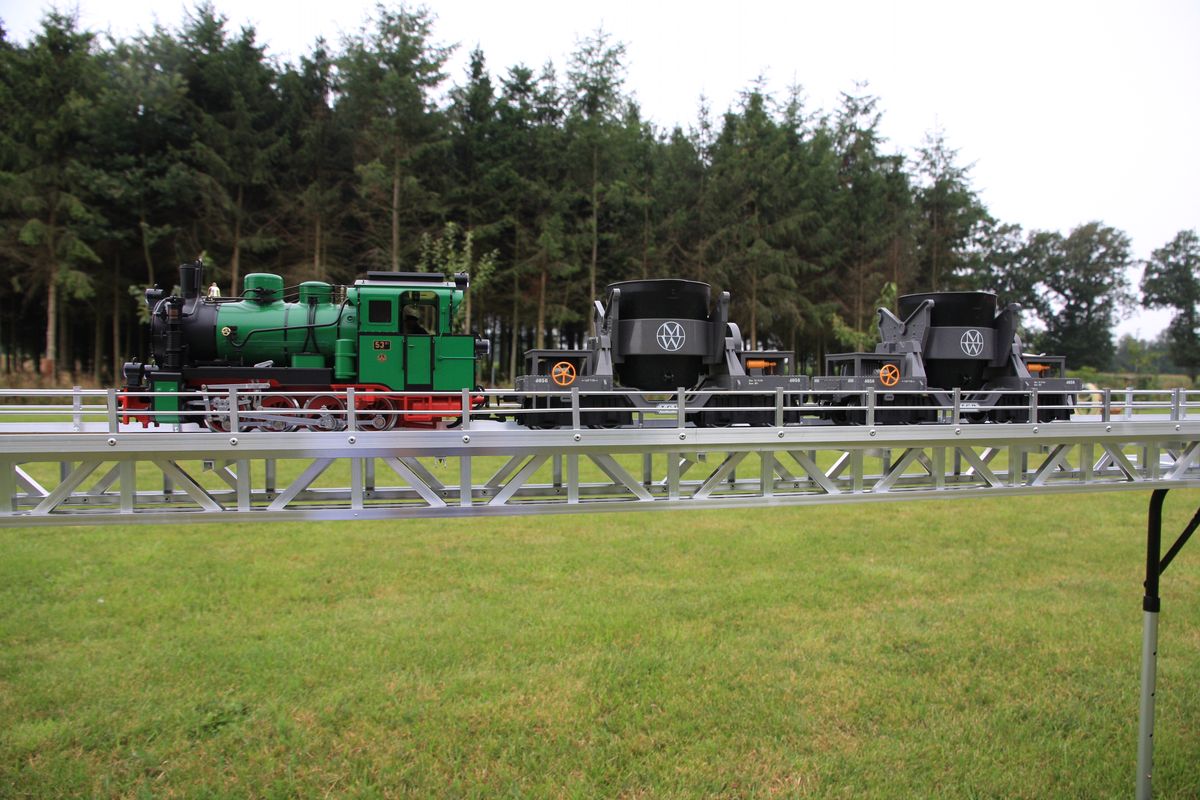

47b / 2000mm
|
![hier klicken, dann wird das Bild groß dargestellt x47_b06.jpg](thumb/x47_b06.jpg)
*
|

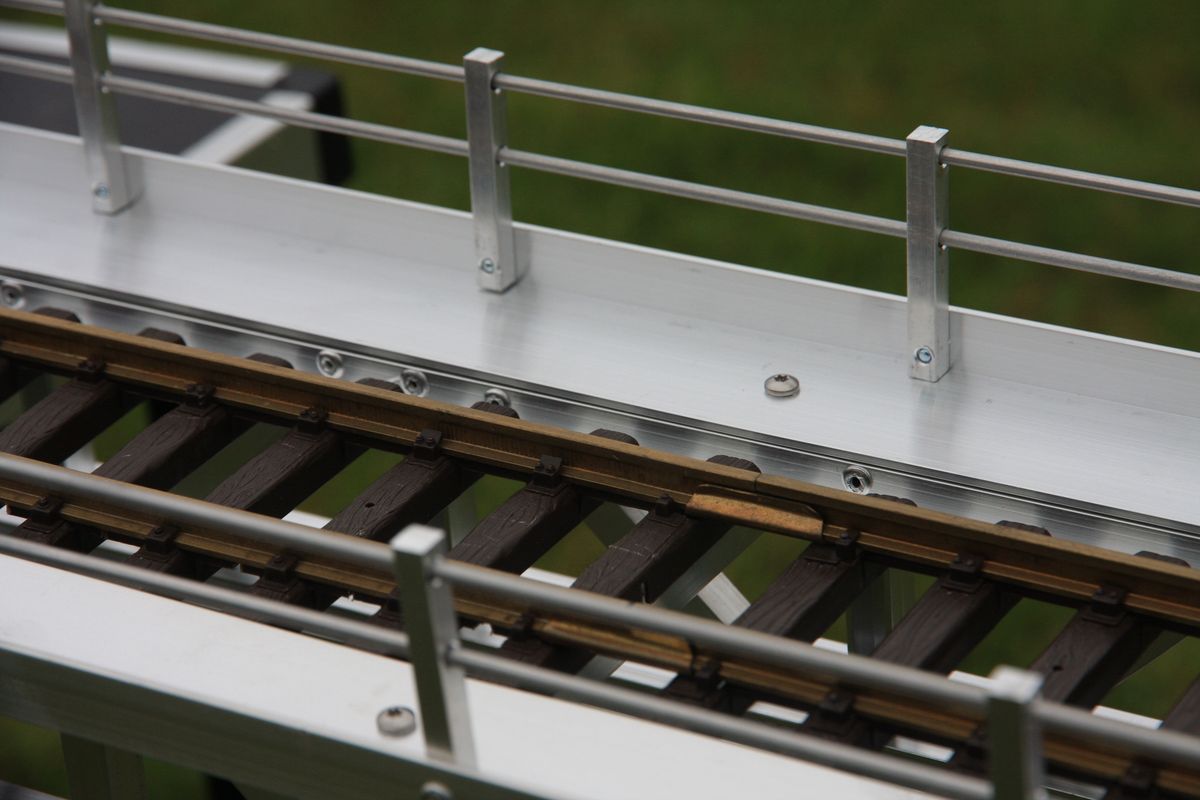

![hier klicken, dann wird das Bild groß dargestellt x47_b07.jpg](thumb/x47_b07.jpg)

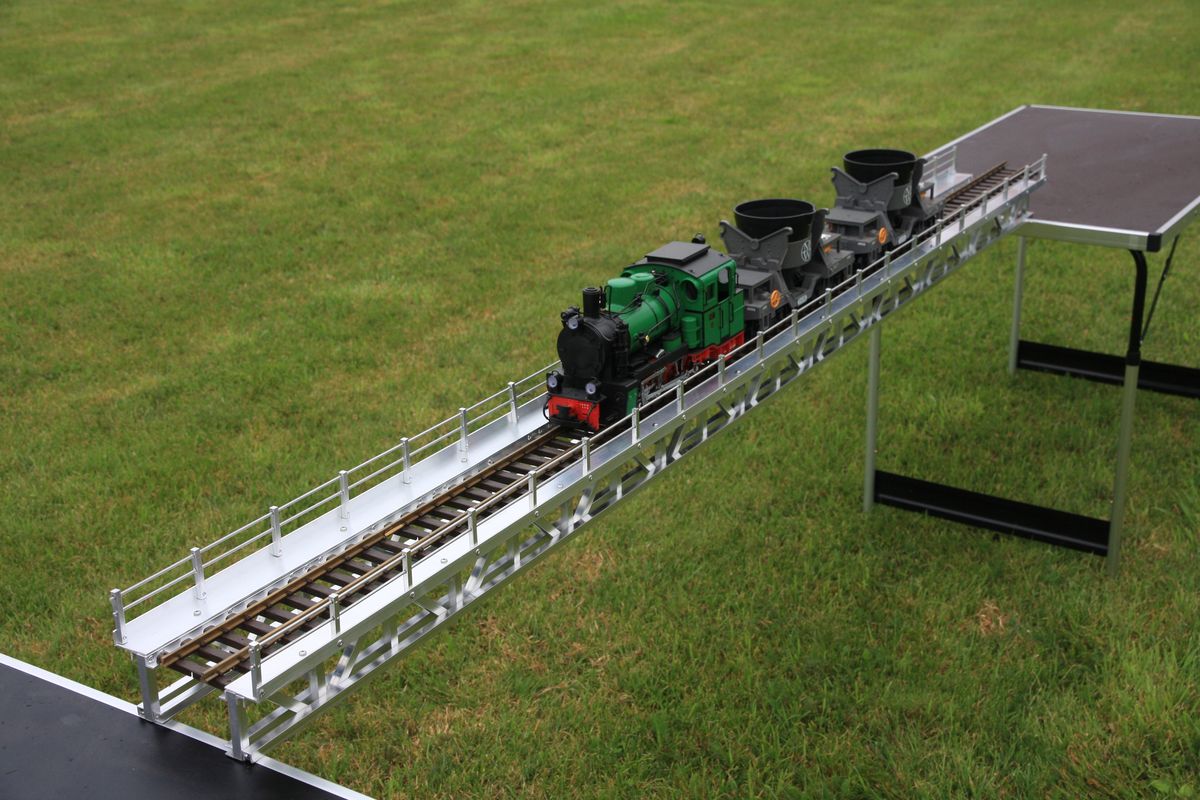

47b / 2000mm
|
![hier klicken, dann wird das Bild groß dargestellt x47_b08.jpg](thumb/x47_b08.jpg)
ca. 170mm breit
|
![hier klicken, dann wird das Bild groß dargestellt x47b_b01.jpg](thumb/x47b_b01.jpg)

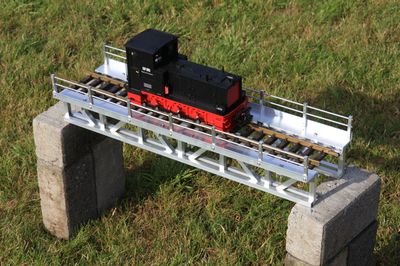

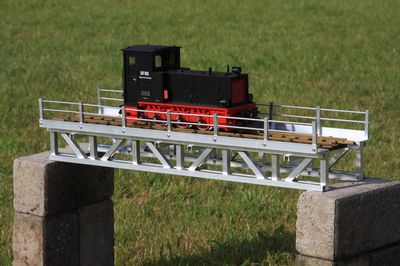

47b / 600mm
|
![hier klicken, dann wird das Bild groß dargestellt x47b_b02.jpg](thumb/x47b_b02.jpg)
ca. 170mm breit
|
![hier klicken, dann wird das Bild groß dargestellt x47b_b03.jpg](thumb/x47b_b03.jpg)

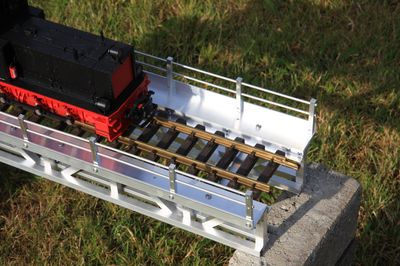

genietetes Fachwerk
|
![hier klicken, dann wird das Bild groß dargestellt x47b_b04.jpg](thumb/x47b_b04.jpg)

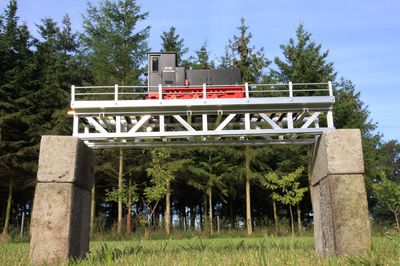

Auflagerhöhe 68mm
|
***** 600mm
***** |
***** 600mm ***** |
![hier klicken, dann wird das Bild groß dargestellt x47_b_01.jpg](thumb/x47_b_01.jpg)

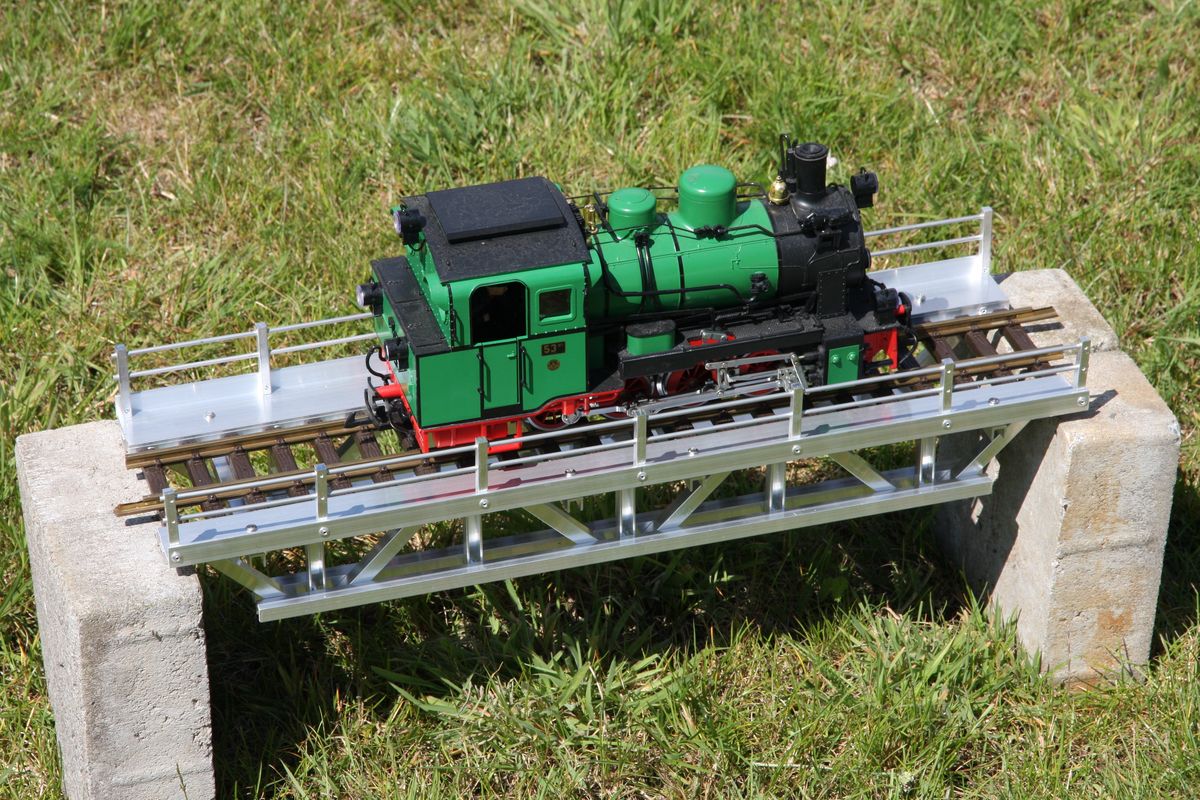

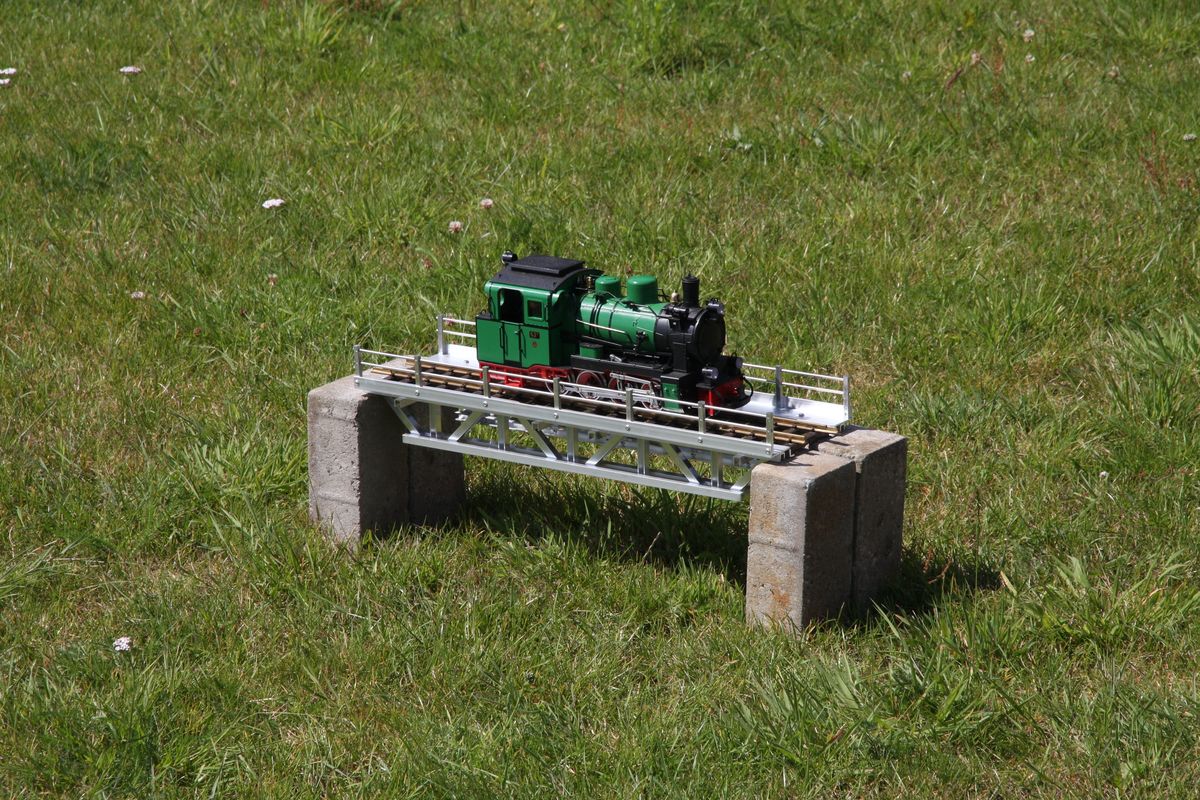

47a / 600mm
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_02.jpg](thumb/x47_b_02.jpg)
ca. 170mm breit
|

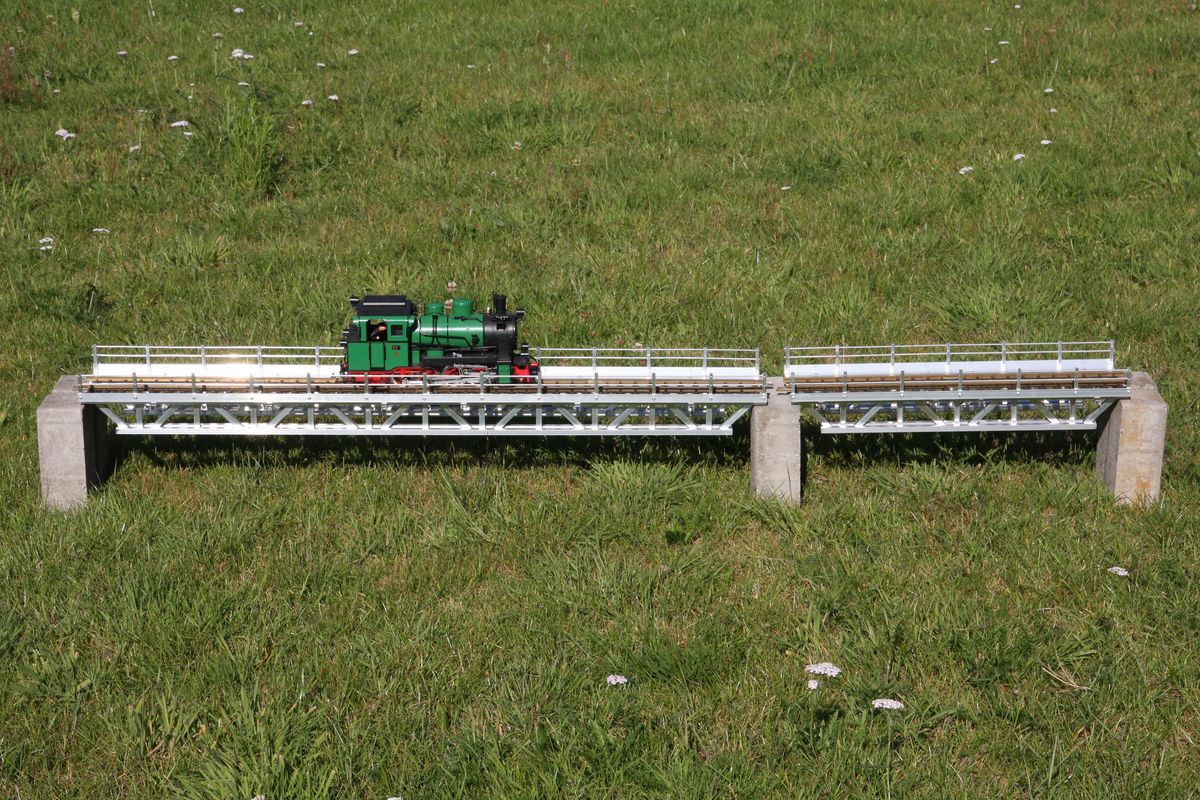

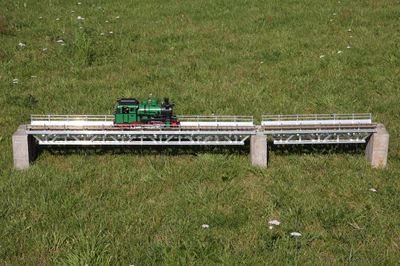

***** 1200mm + 600mm ***** |
***** 1200mm ***** |
![hier klicken, dann wird das Bild groß dargestellt x47_b_03.jpg](thumb/x47_b_03.jpg)
*
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_04.jpg](thumb/x47_b_04.jpg)

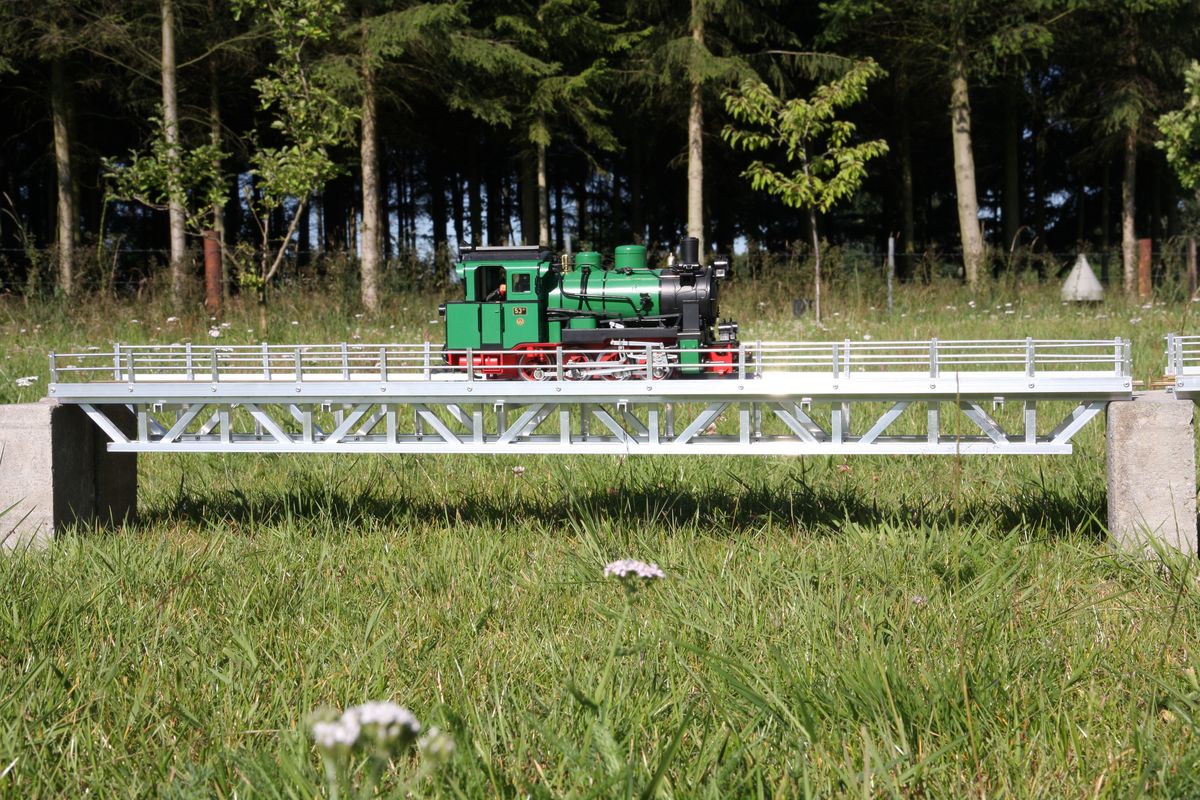

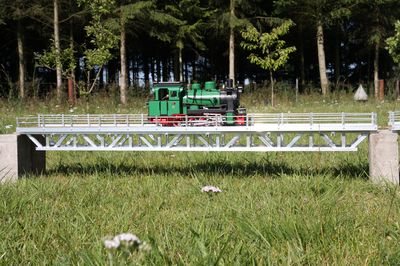

genietetes Fachwerk
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_07.jpg](thumb/x47_b_07.jpg)

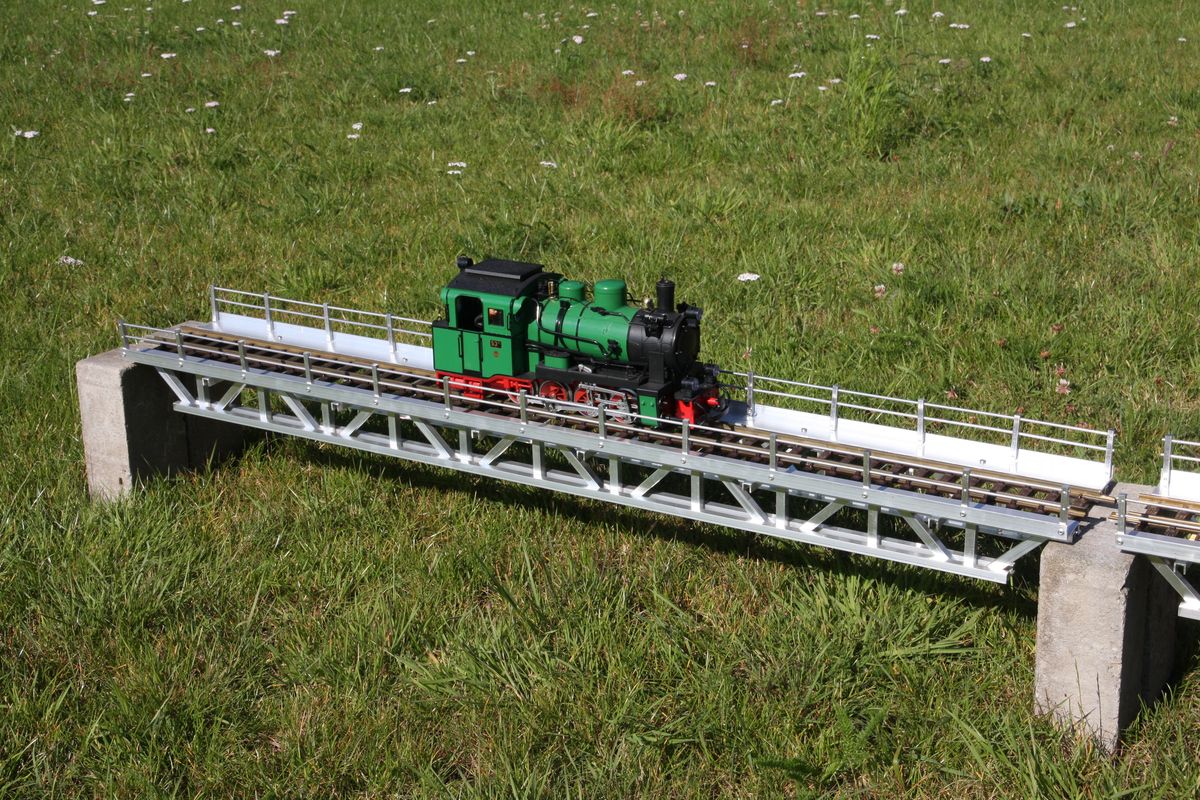

47a / 1200mm
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_08.jpg](thumb/x47_b_08.jpg)

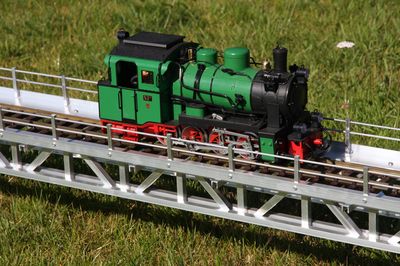

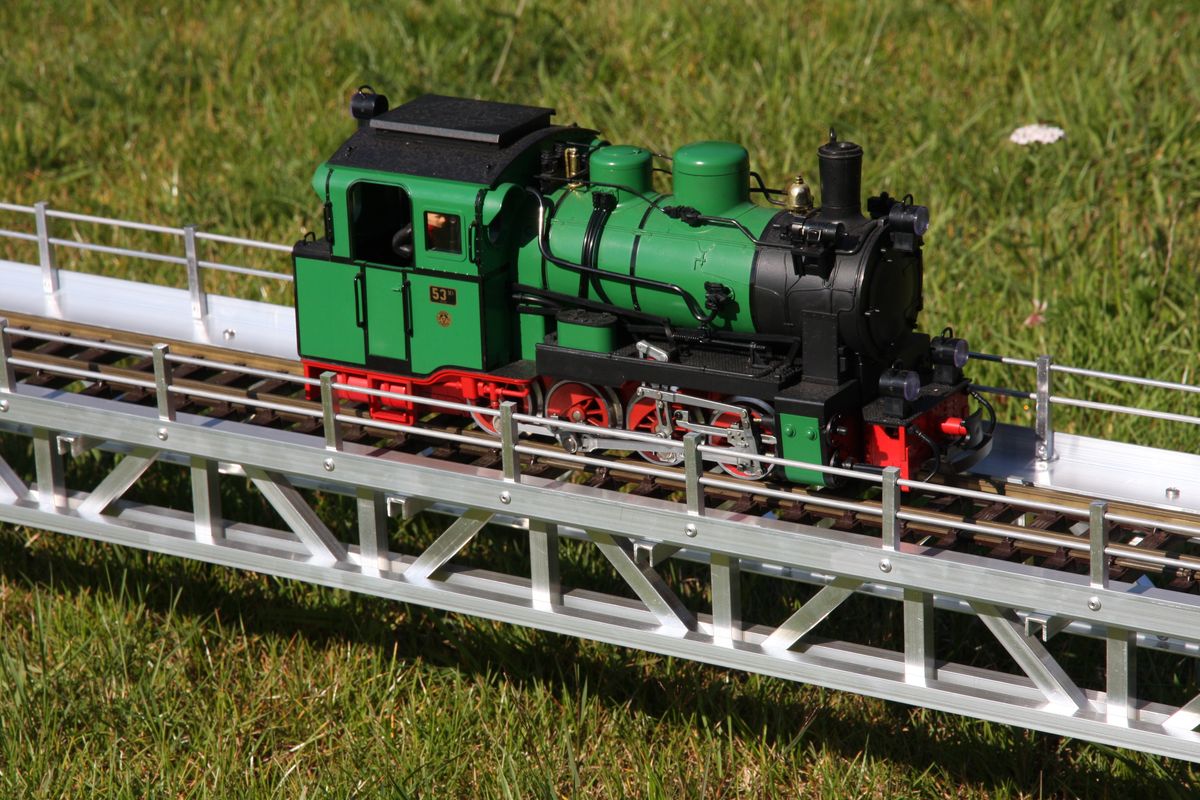

mit Fußweg und Geländer
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_09.jpg](thumb/x47_b_09.jpg)

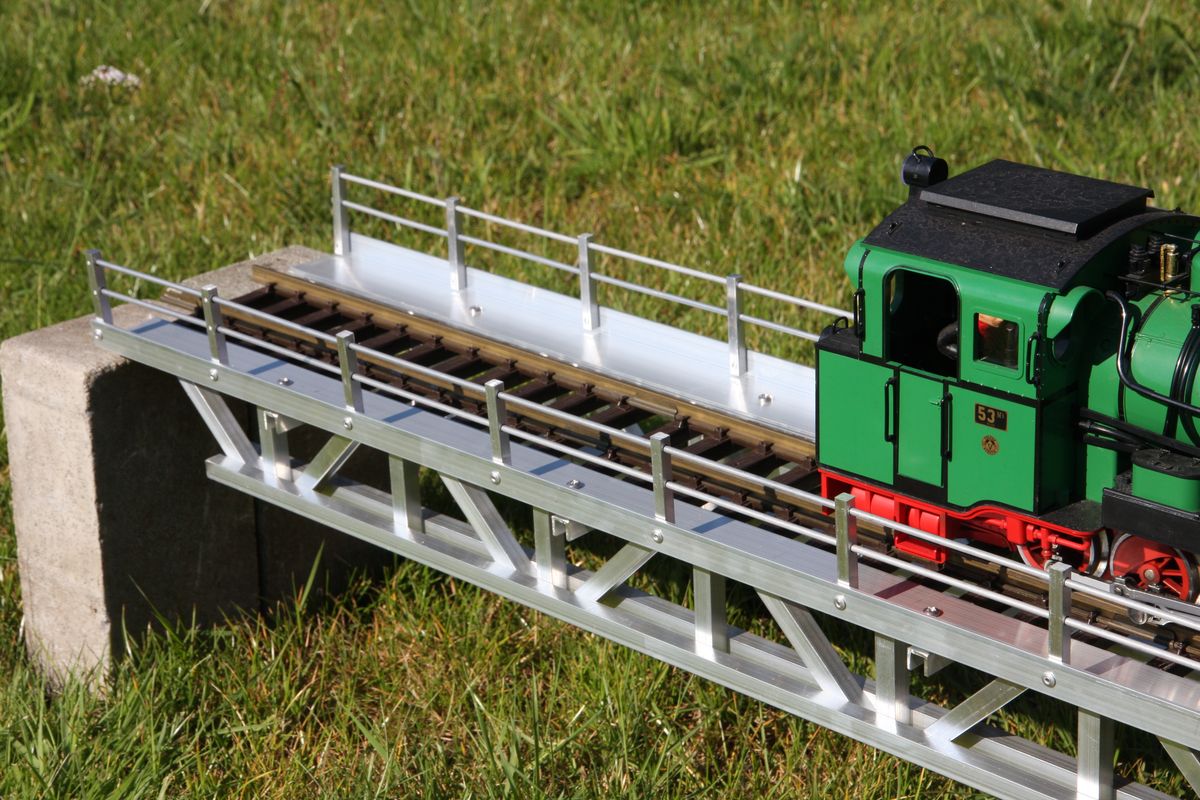

Auflager auf Schienennievau
|
![hier klicken, dann wird das Bild groß dargestellt x47_b_10.jpg](thumb/x47_b_10.jpg)

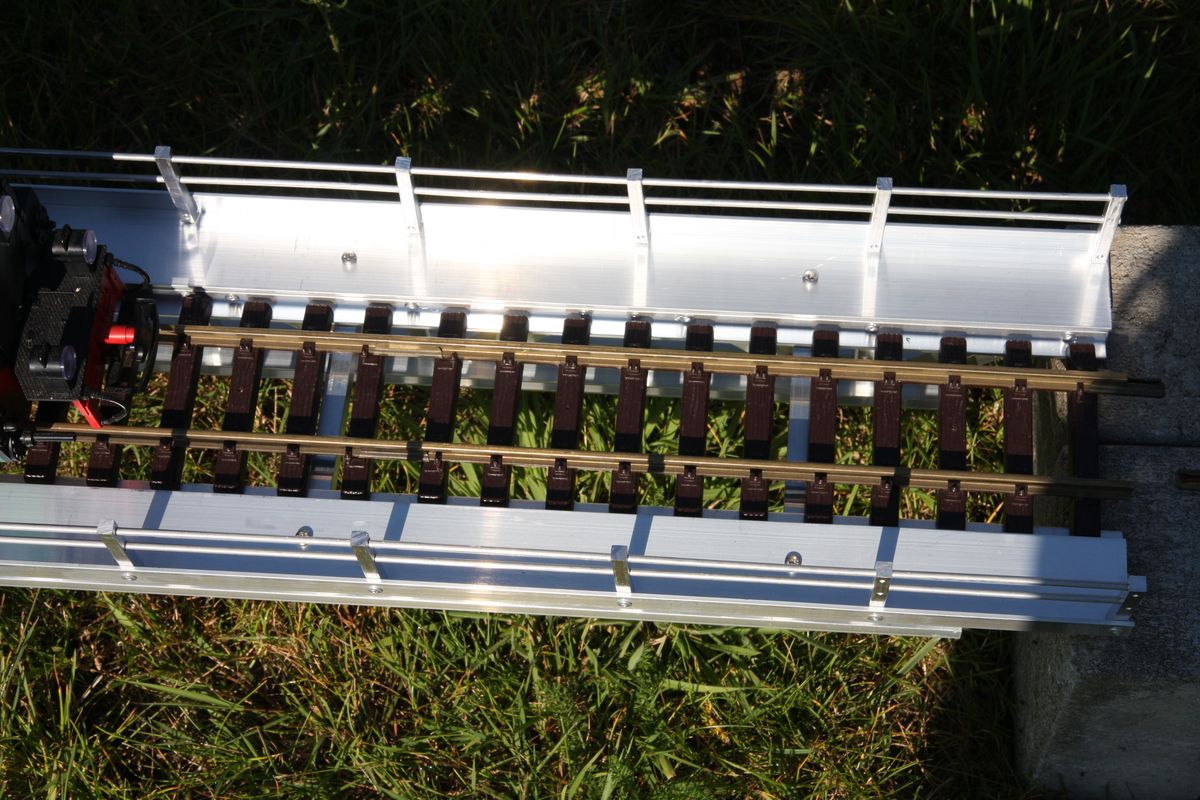

sichere Gleisauflage
|
|
|
|
