Nr. 44
|
|
|
|
Nr. 44:
Bogenbrücke
Typ: Glienicker Brücke
Rastermaß: 150/300mm
|
05.05.2012
Länge: 2700mm
Höhe: 300mm
auch in
2400mm oder 3000mm
|
![hier klicken, dann wird das Bild groß dargestellt b_x44_01.jpg](thumb/b_x44_01.jpg)

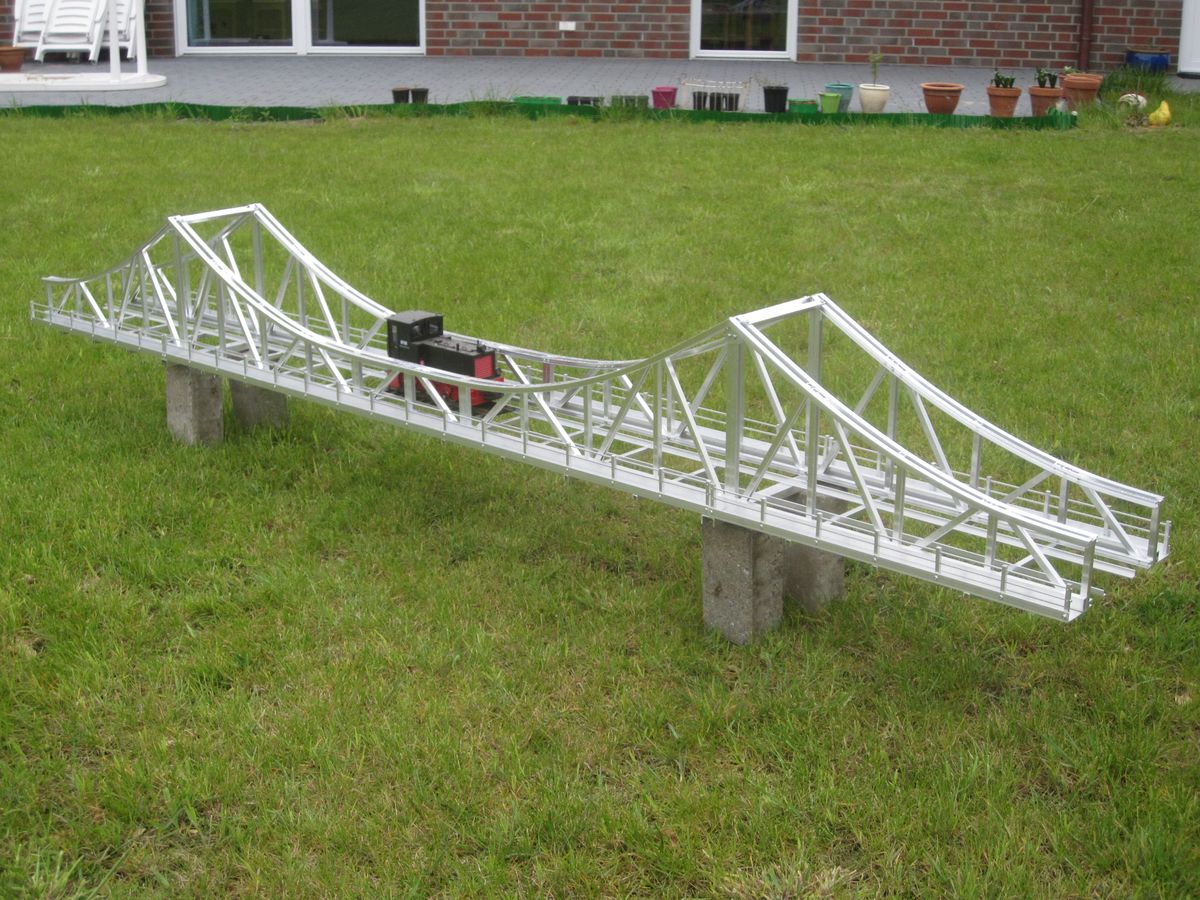

2700mm lang
Stützpfeiler-Abstand 1500mm
|
![hier klicken, dann wird das Bild groß dargestellt b_x44_02.jpg](thumb/b_x44_02.jpg)

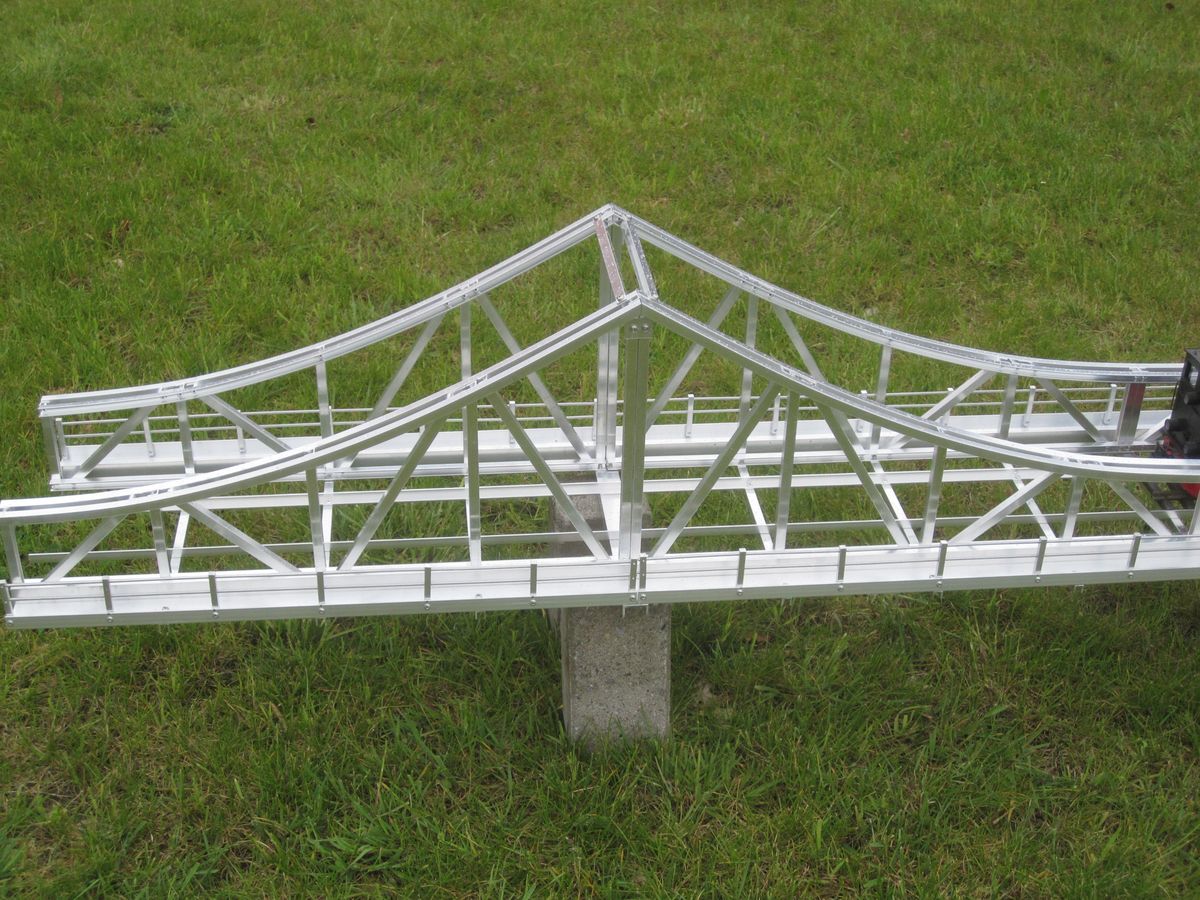

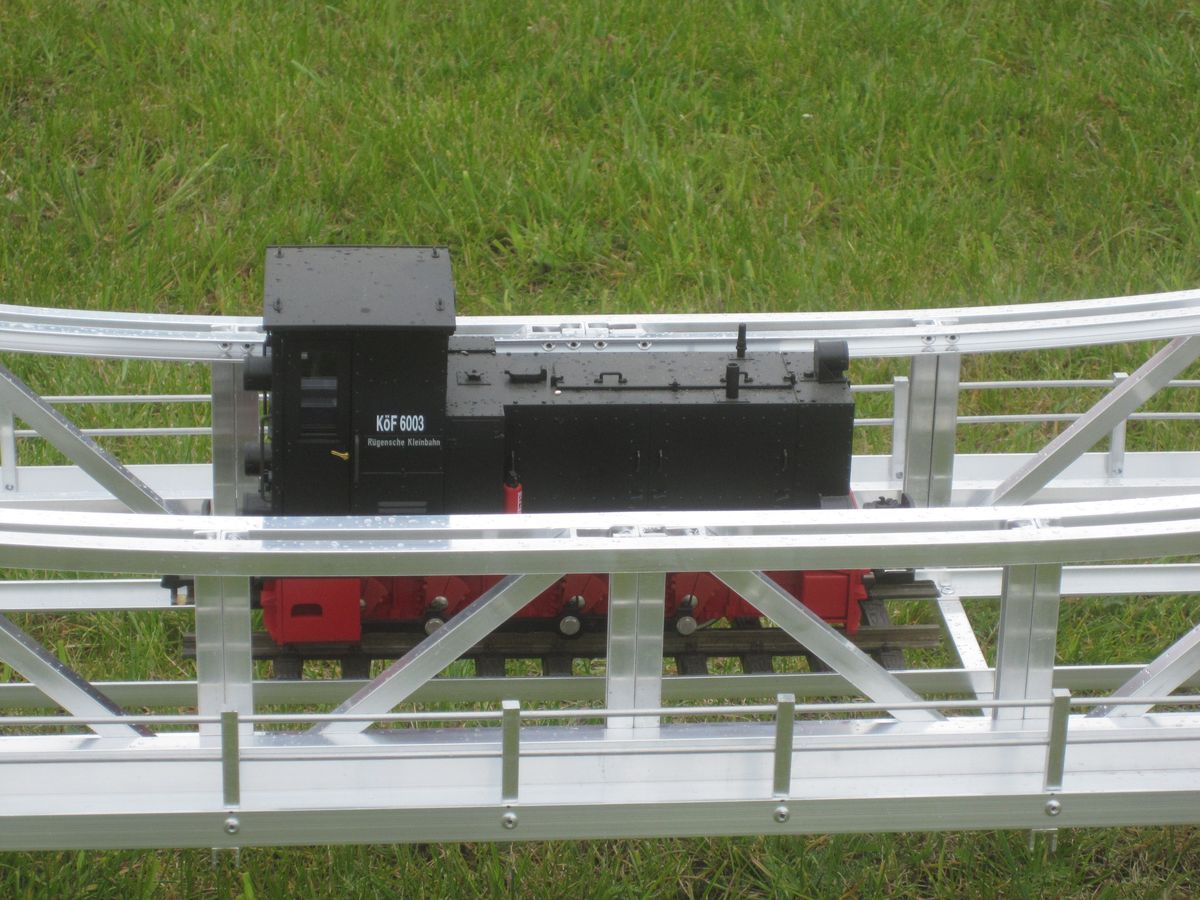

300mm hoch
|
![hier klicken, dann wird das Bild groß dargestellt b_x44_03.jpg](thumb/b_x44_03.jpg)

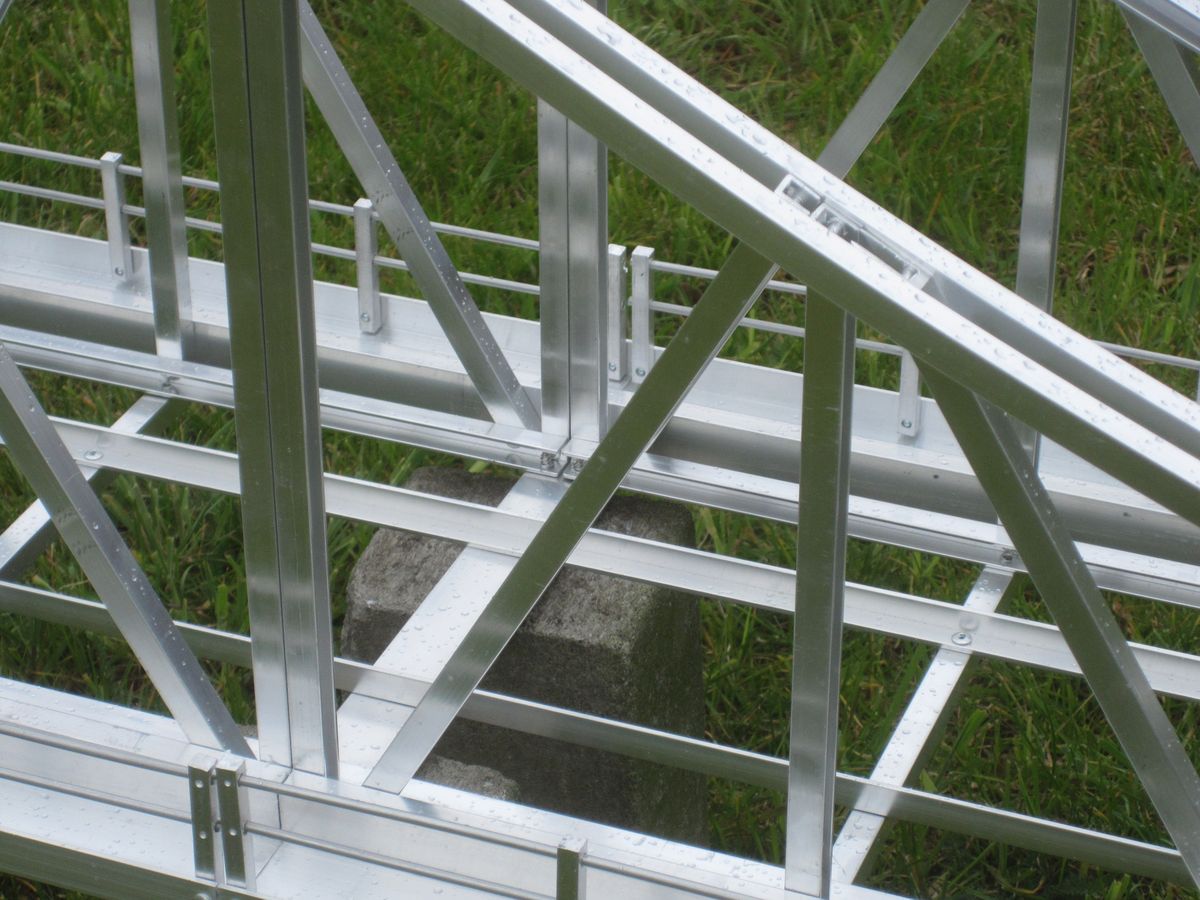

mit Geländer und Fußwegen
|
![hier klicken, dann wird das Bild groß dargestellt b_x44_04.jpg](thumb/b_x44_04.jpg)
Fachwerk
|
Nr. 39
|
|
|
|
Nr. 39:
Bogenbrücke
Typ: Glienicker Brücke
Rastermaß: 150/300mm
|
Länge: 3600mm
Höhe: 400mm
Neukonstruktion
|
![hier klicken, dann wird das Bild groß dargestellt x3600gl_01.jpg](thumb/x3600gl_01.jpg)

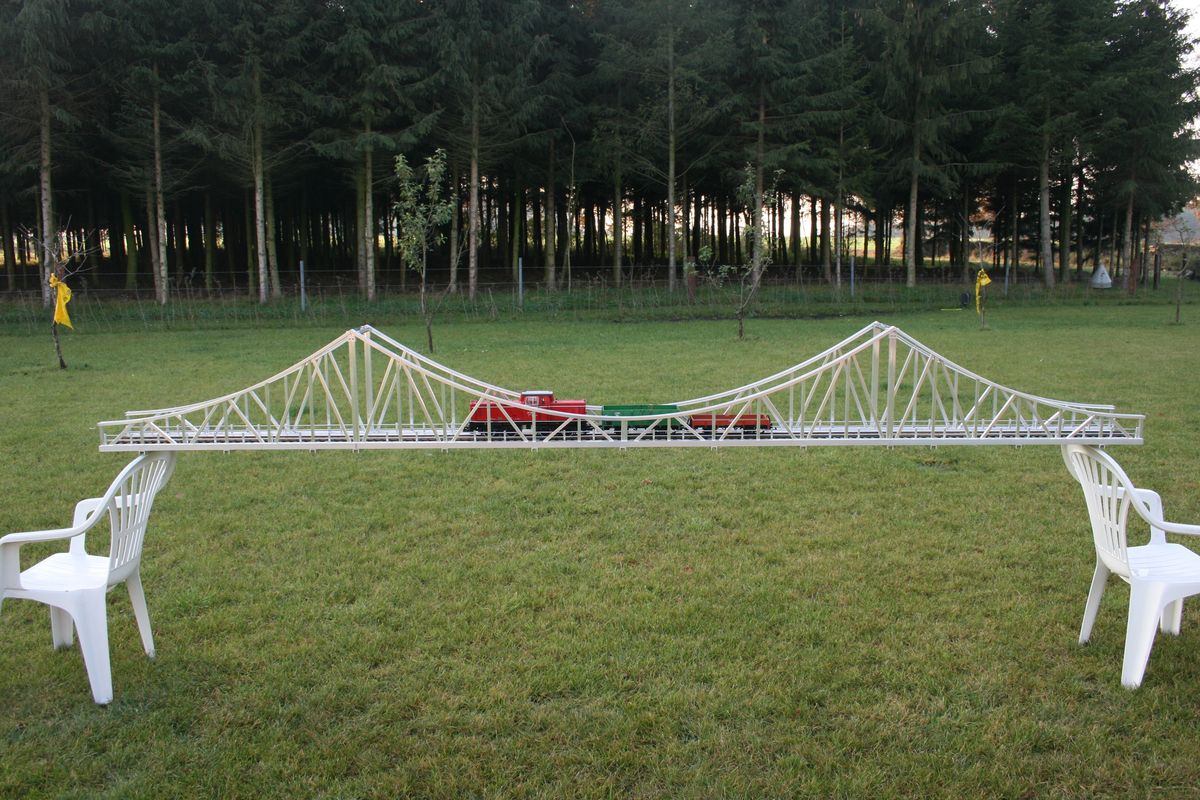

3600mm lang
|

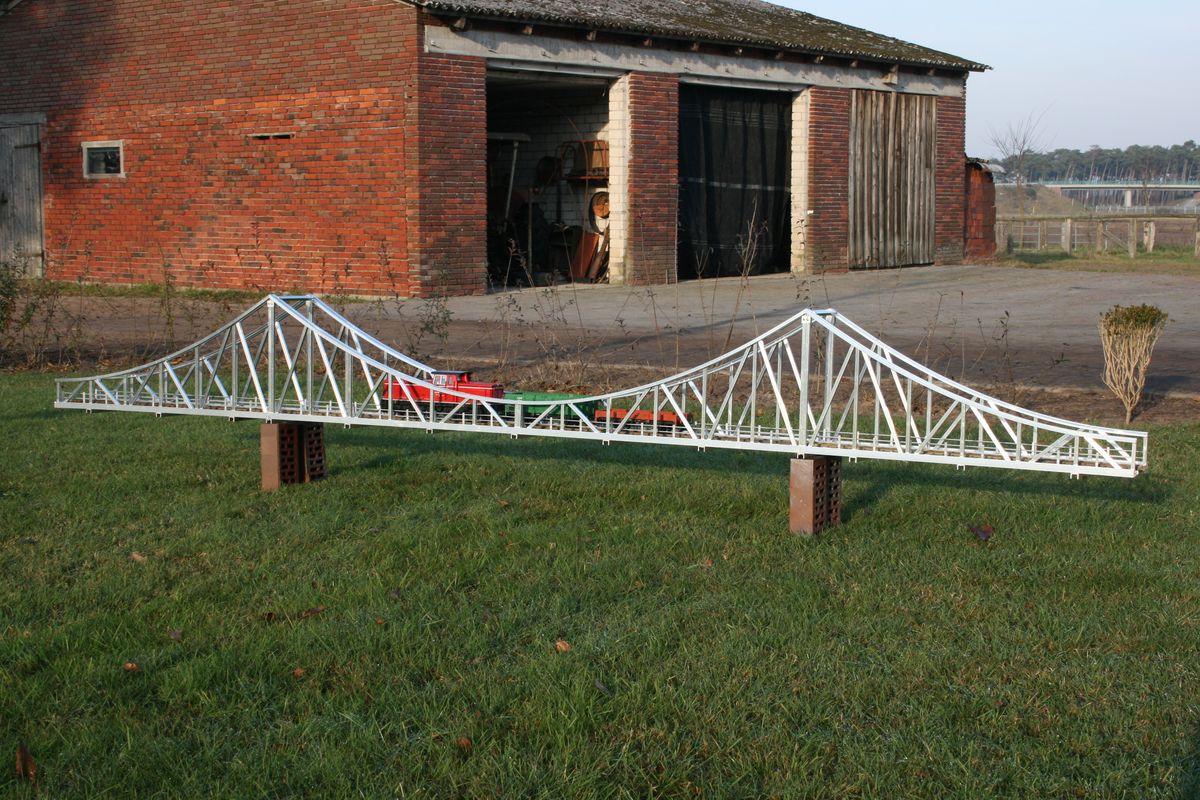

![hier klicken, dann wird das Bild groß dargestellt x3600gl_02.jpg](thumb/x3600gl_02.jpg)
150/300mm Raster
|

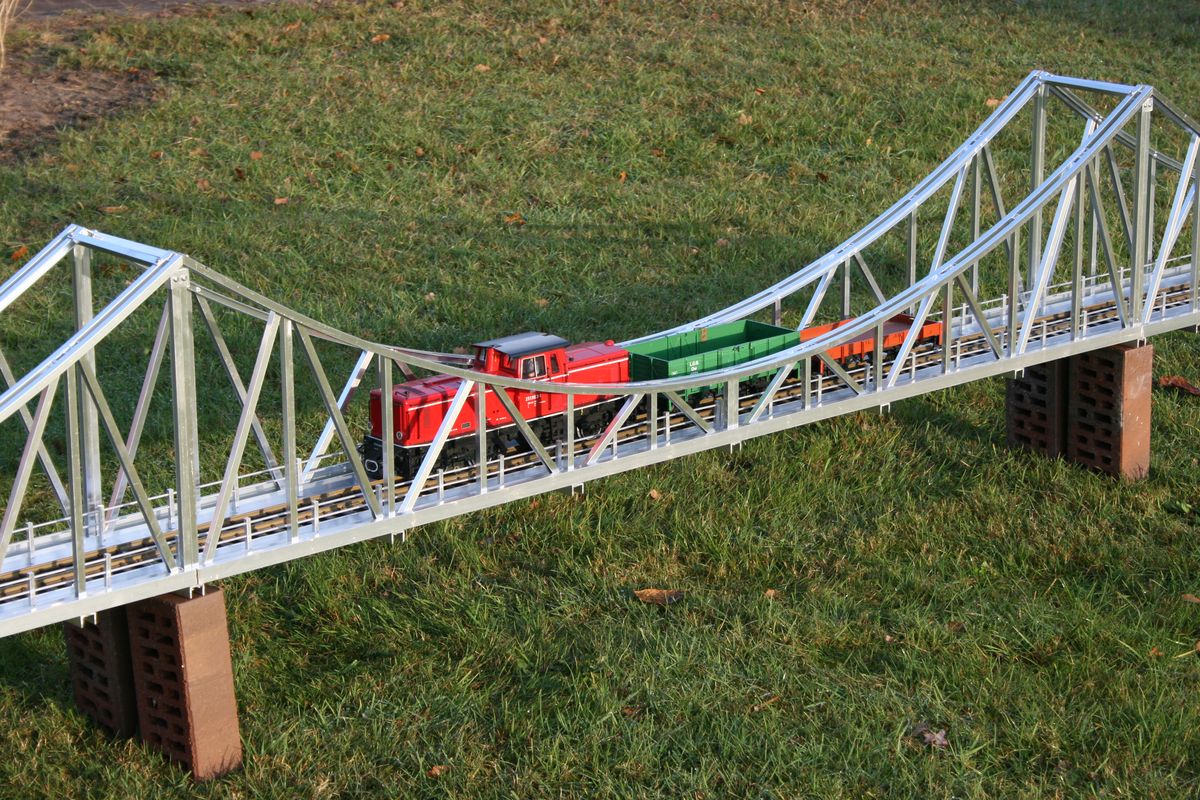

![hier klicken, dann wird das Bild groß dargestellt x3600gl_03.jpg](thumb/x3600gl_03.jpg)
Fachwerkhöhe in der Mitte: 100mm
|

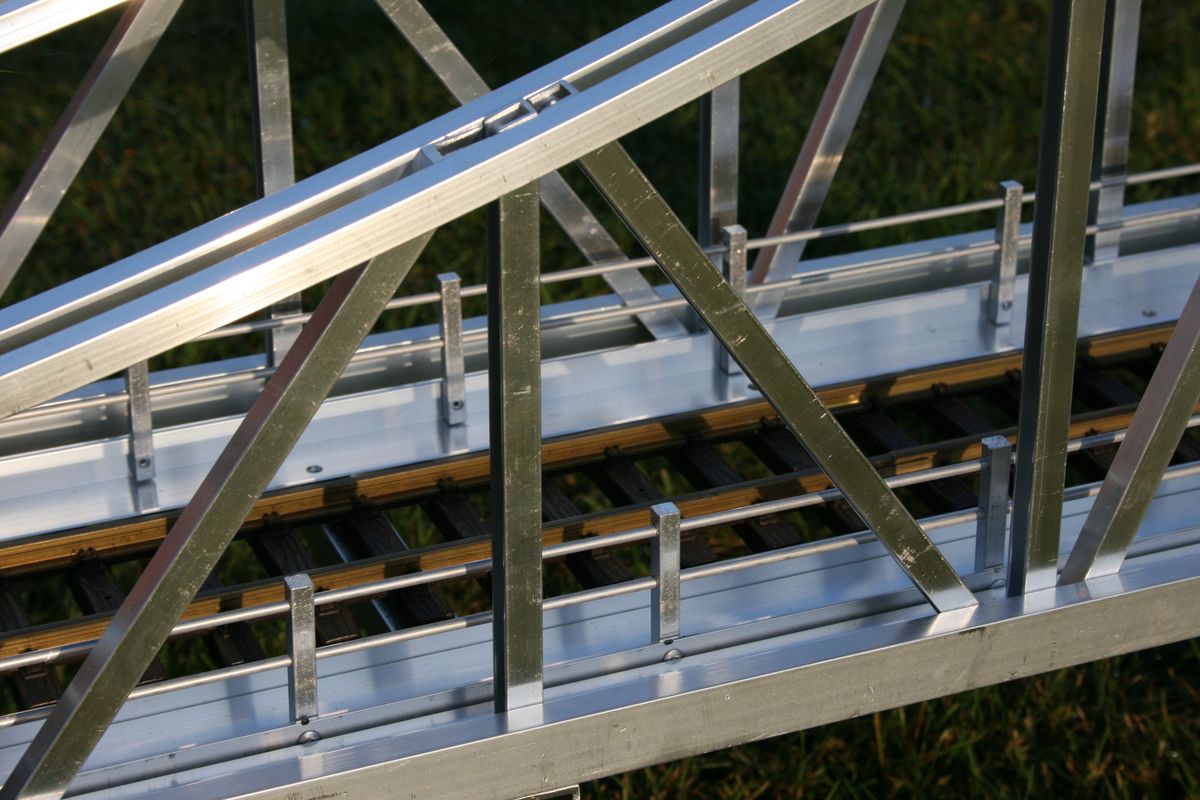

![hier klicken, dann wird das Bild groß dargestellt x3600gl_04.jpg](thumb/x3600gl_04.jpg)
mit innen liegenden Fußwegen und Geländern
|

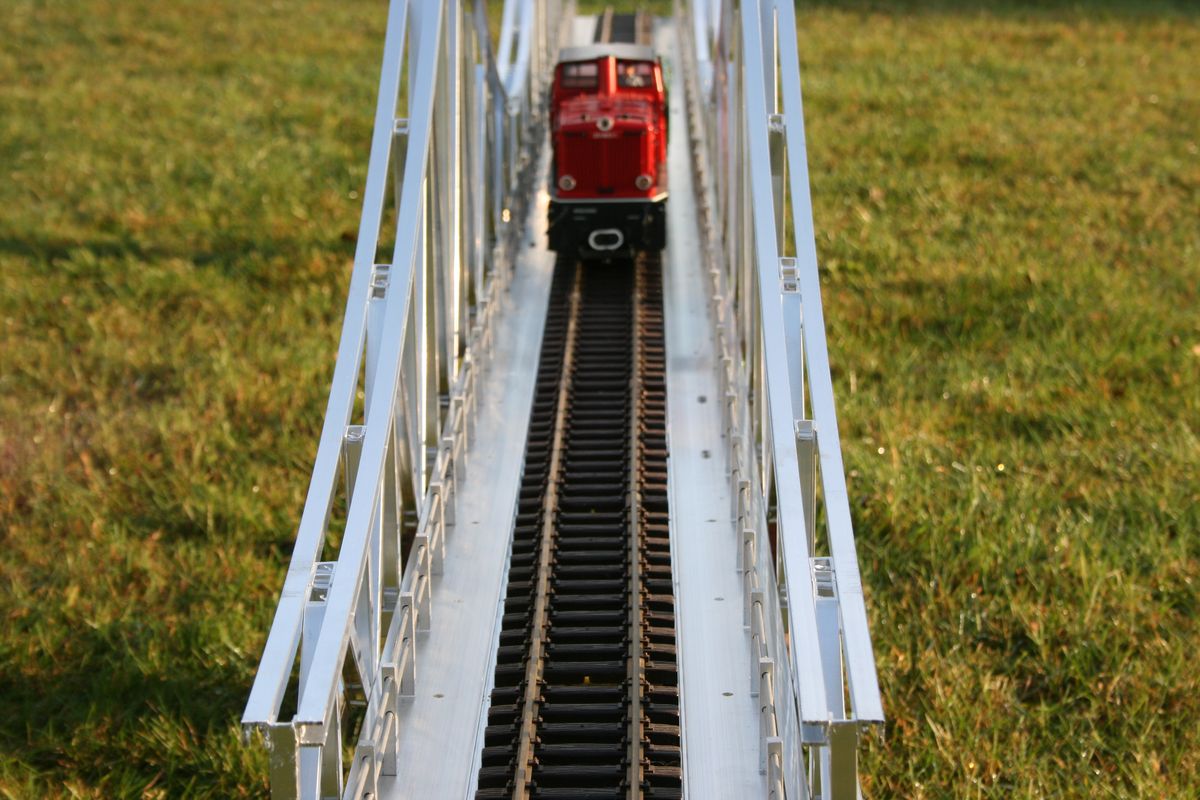

![hier klicken, dann wird das Bild groß dargestellt x3600gl_07.jpg](thumb/x3600gl_07.jpg)
Innenbreite 180mm
|
![hier klicken, dann wird das Bild groß dargestellt x3600gl_08.jpg](thumb/x3600gl_08.jpg)

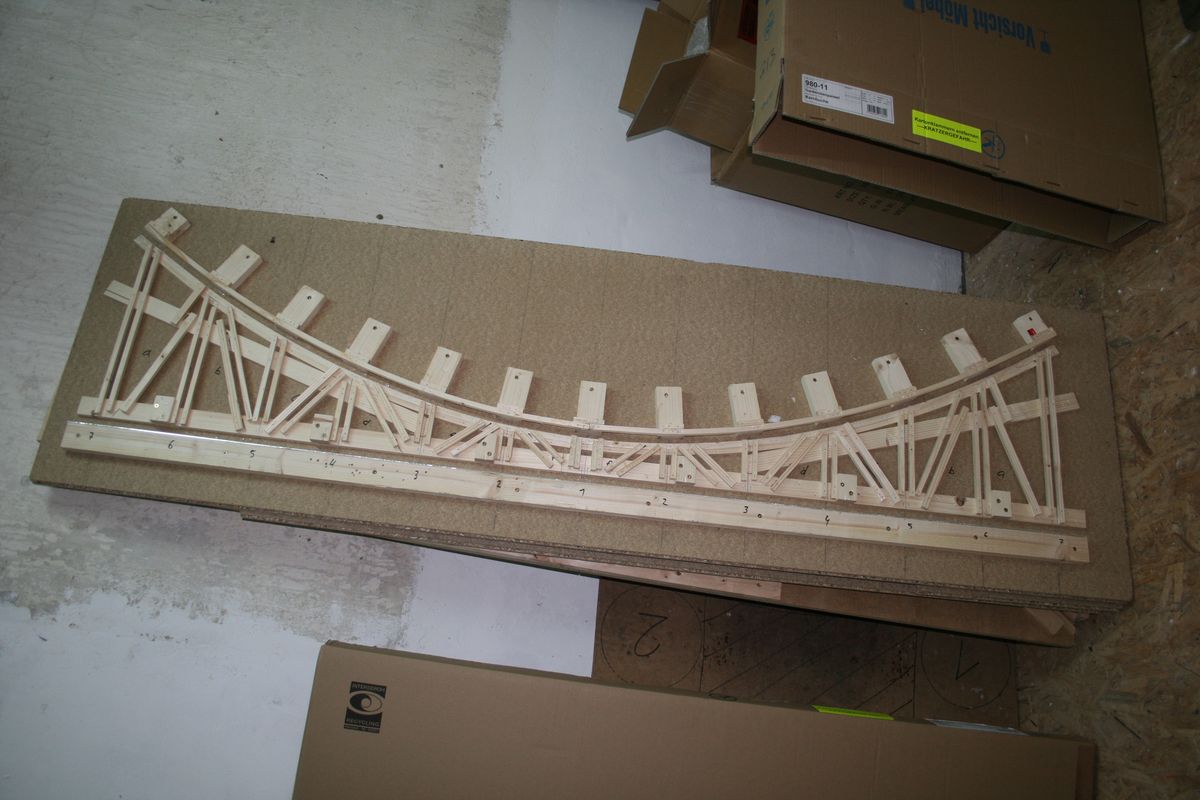

Fertigungsschablone
|
|
|
|
|
|
|
|
|
Nr. 25:
große Fachwerkbrücke
1-spurig
|
8400mm lang
410mm hoch
|
![hier klicken, dann wird das Bild groß dargestellt b8400glienicker_01.jpg](thumb/b8400glienicker_01.jpg)

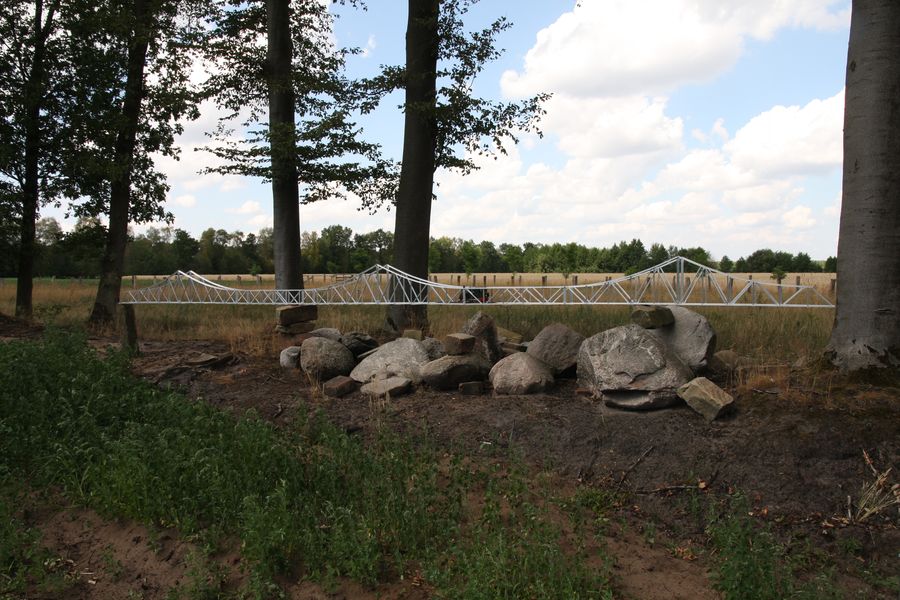

8400mm lang
|

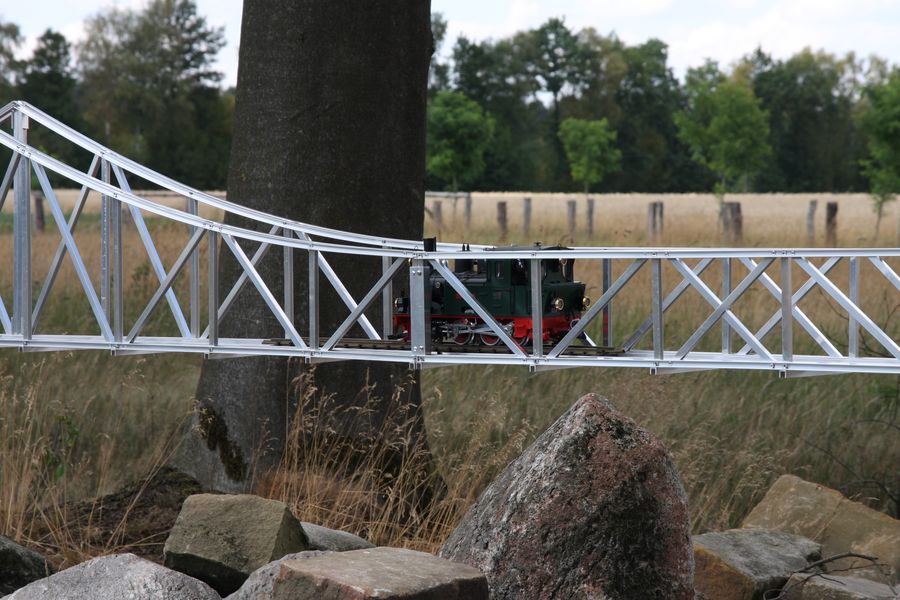

![hier klicken, dann wird das Bild groß dargestellt b8400glienicker_02.jpg](thumb/b8400glienicker_02.jpg)

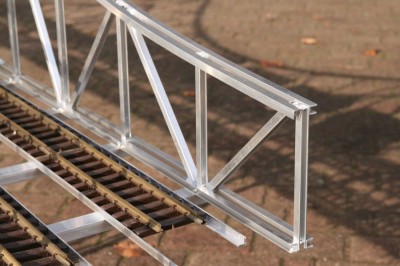

gerades Fachwerk: 1000mm lang, 160mm hoch
|

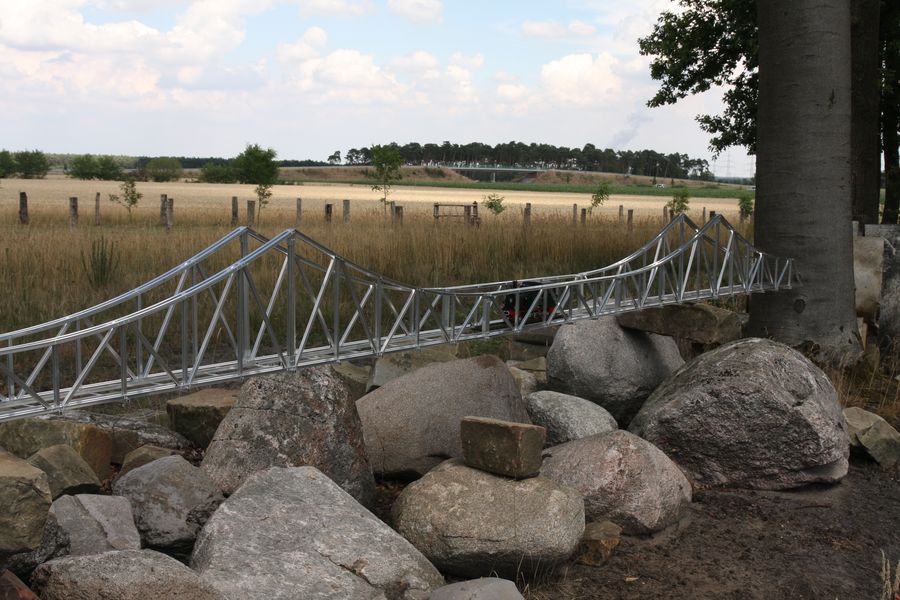

![hier klicken, dann wird das Bild groß dargestellt b8400glienicker_03.jpg](thumb/b8400glienicker_03.jpg)
die Stützen stehen nicht an den richtigen Stellen
|

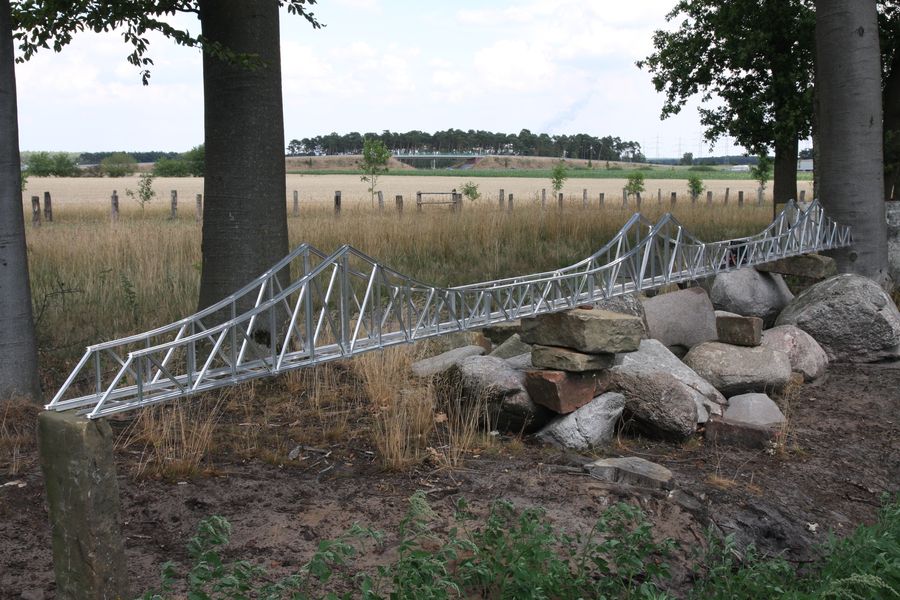

![hier klicken, dann wird das Bild groß dargestellt b8400glienicker_04.jpg](thumb/b8400glienicker_04.jpg)
*
|
Nr. 12
|
|
|
|
Nr. 12:
Glienicker Brücke
4000mm lang
1-spurig
|
|

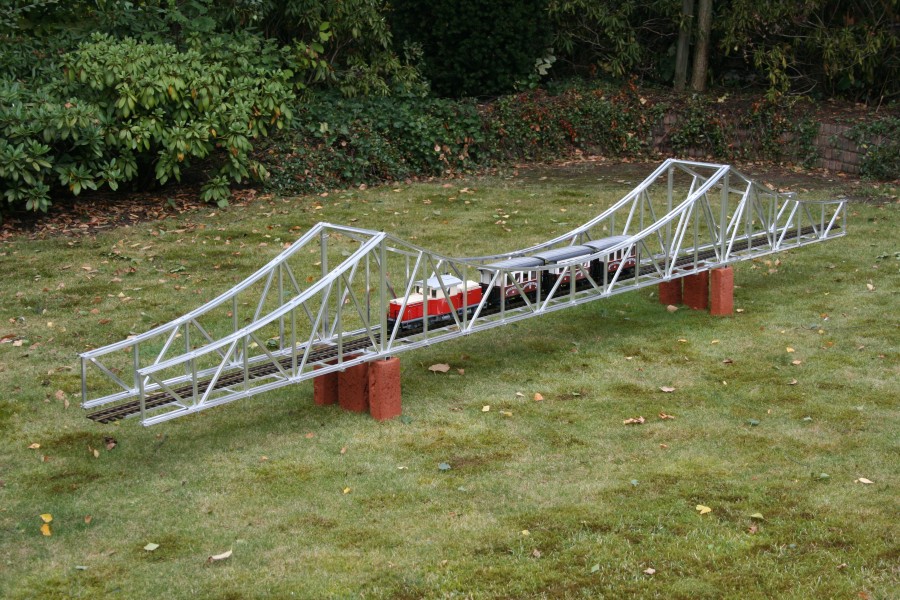

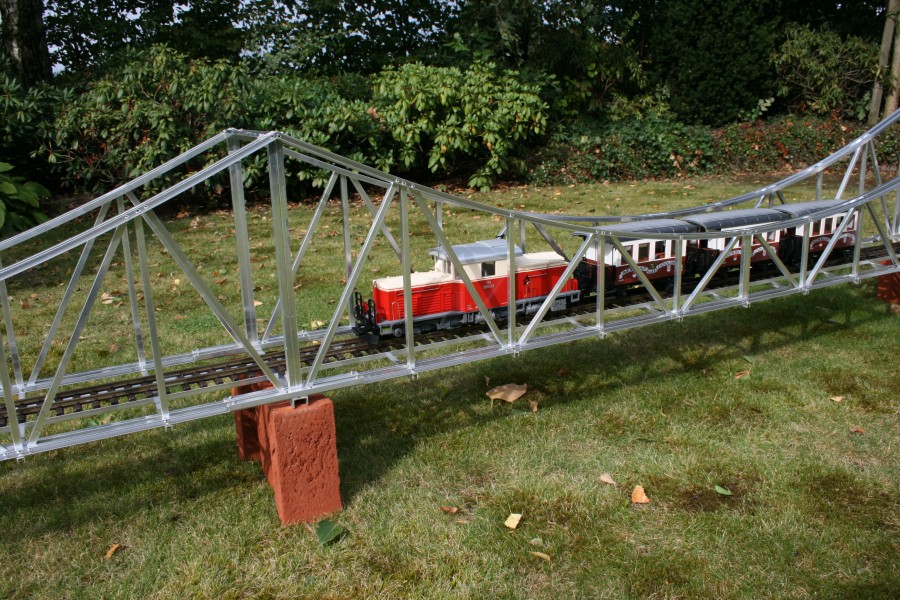

![IMG_090905_1010_001EOtto.jpg IMG_090905_1010_001EOtto.jpg](thumb/t_IMG_090905_1010_001EOtto.jpg)
* |

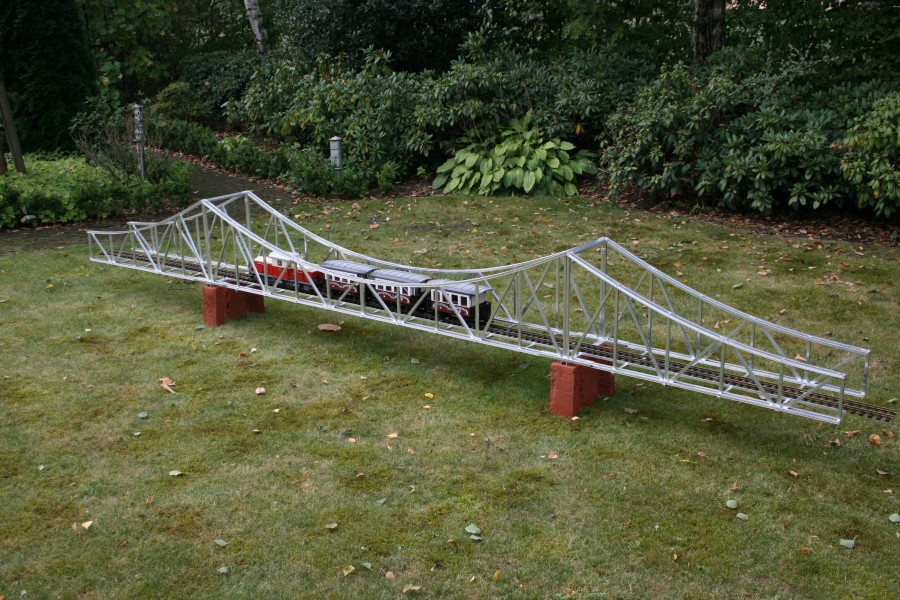

![IMG_090905_1011_006EOtto.jpg IMG_090905_1011_006EOtto.jpg](thumb/t_IMG_090905_1011_006EOtto.jpg)
* |
![IMG_090905_1011_011EOtto.jpg IMG_090905_1011_011EOtto.jpg](thumb/t_IMG_090905_1011_011EOtto.jpg)
* |

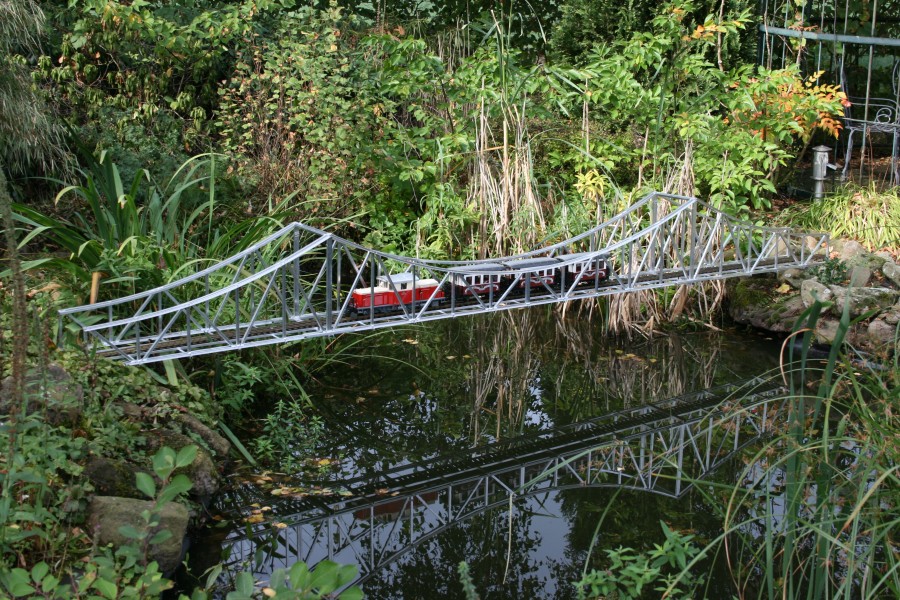

![IMG_090905_1015_012EOtto.jpg IMG_090905_1015_012EOtto.jpg](thumb/t_IMG_090905_1015_012EOtto.jpg)
* |

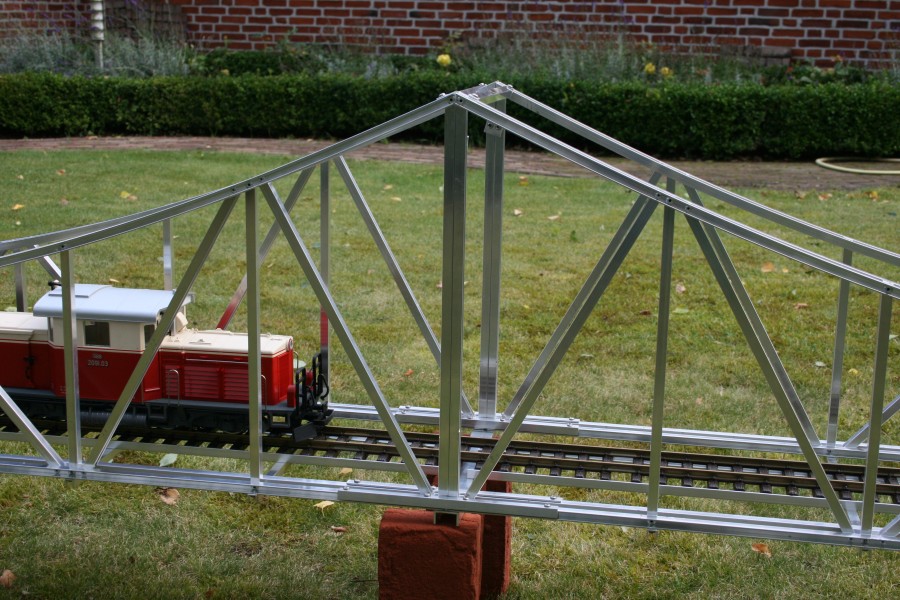

![IMG_090905_1018_025EOtto.jpg IMG_090905_1018_025EOtto.jpg](thumb/t_IMG_090905_1018_025EOtto.jpg)
* |

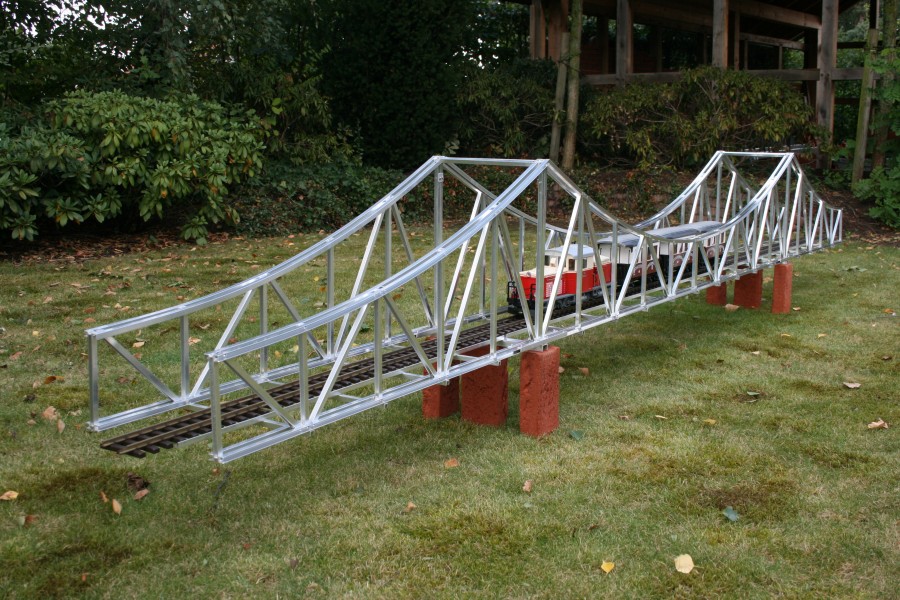

![IMG_090905_1018_024EOtto.jpg IMG_090905_1018_024EOtto.jpg](thumb/t_IMG_090905_1018_024EOtto.jpg)
* |
|
|
Nr. 06
Glienicker Brücke

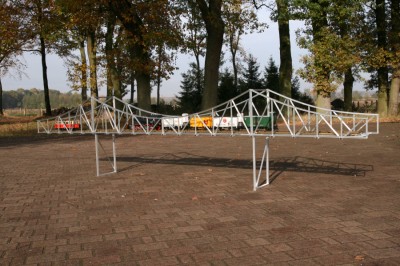

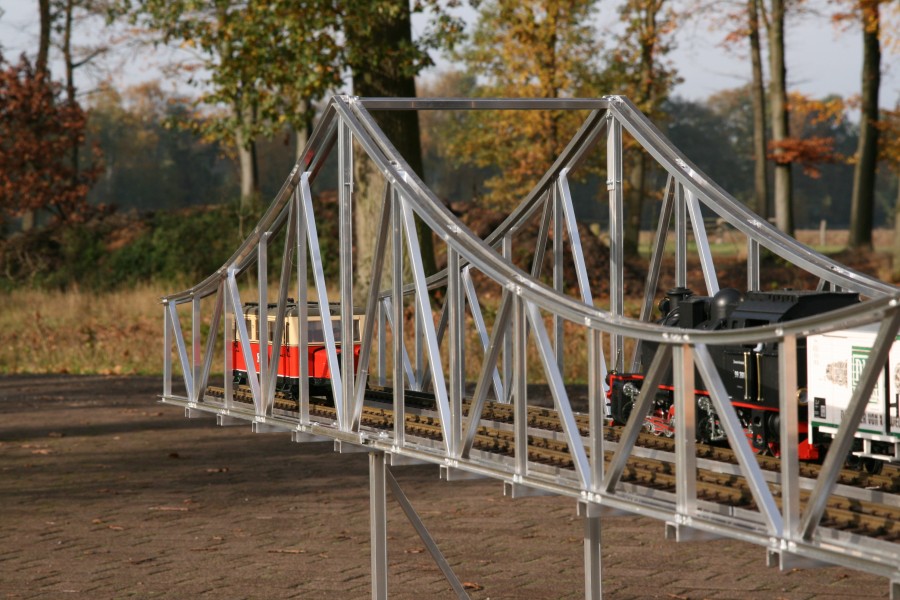

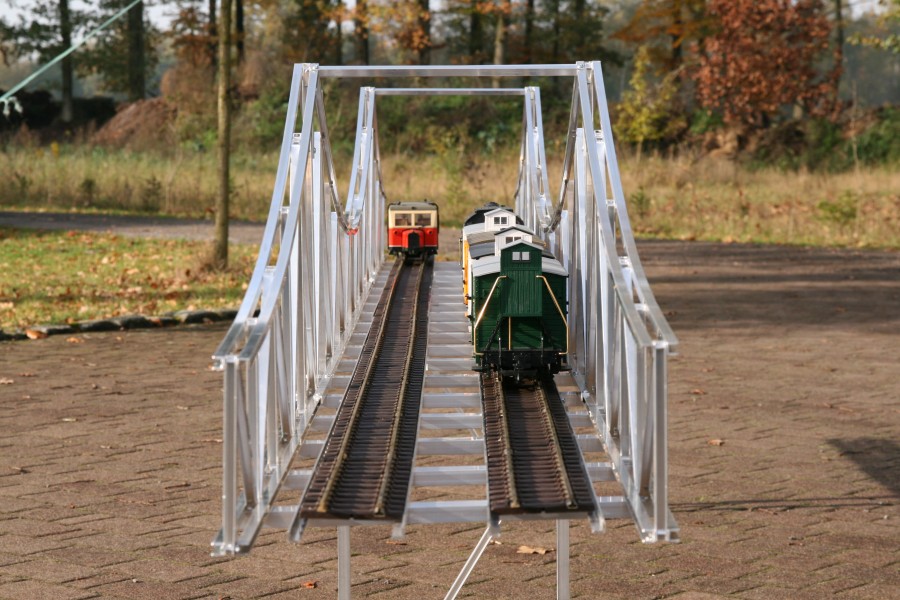

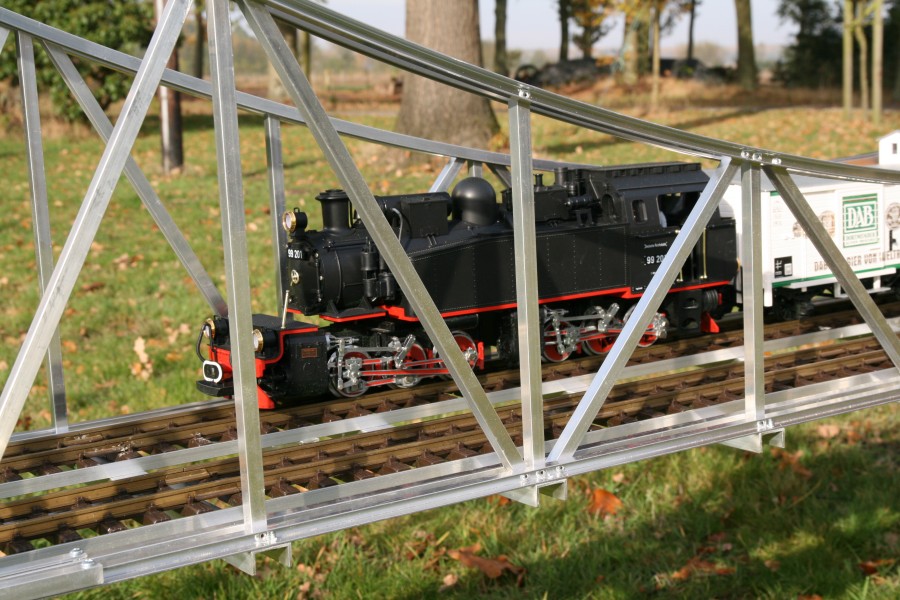

4000mm lang
|
|
![IMG_081102_1248_150.jpg IMG_081102_1248_150.jpg](thumb/t_IMG_081102_1248_150.jpg)
*
|
![IMG_081102_1248_153.jpg IMG_081102_1248_153.jpg](thumb/t_IMG_081102_1248_153.jpg)
*
|

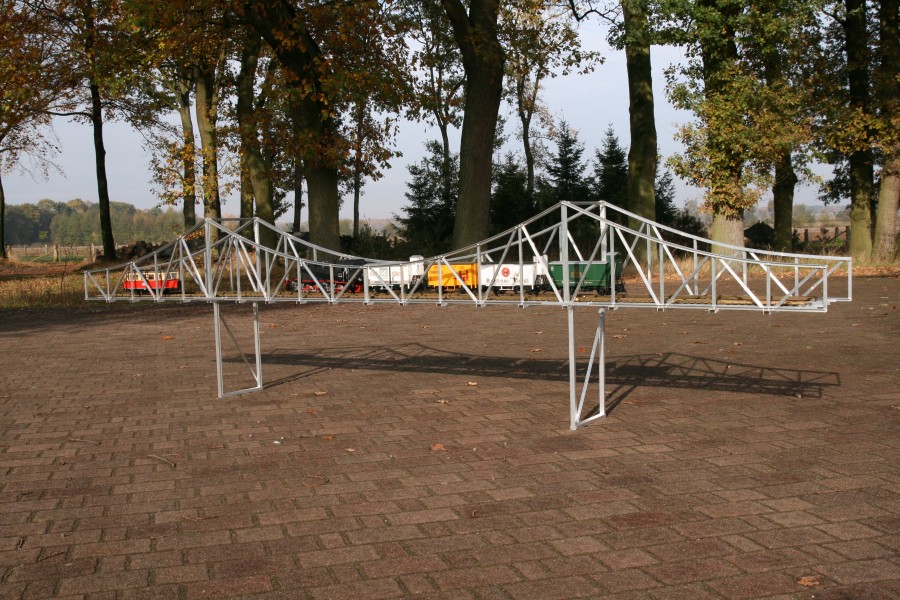

![IMG_081102_1250_158.jpg IMG_081102_1250_158.jpg](thumb/t_IMG_081102_1250_158.jpg)
*
|
![IMG_081102_1252_159.jpg IMG_081102_1252_159.jpg](thumb/t_IMG_081102_1252_159.jpg)
*
|
![IMG_081102_1252_160.jpg IMG_081102_1252_160.jpg](thumb/t_IMG_081102_1252_160.jpg)
*
|
![IMG_081102_1253_161.jpg IMG_081102_1253_161.jpg](thumb/t_IMG_081102_1253_161.jpg)
*
|

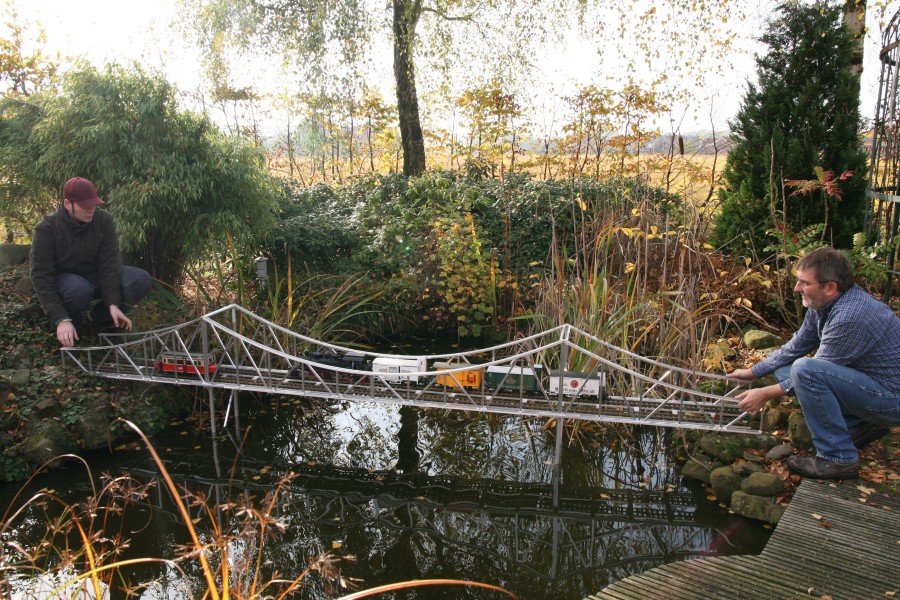

![IMG_081102_1443_164.jpg IMG_081102_1443_164.jpg](thumb/t_IMG_081102_1443_164.jpg)
*
|

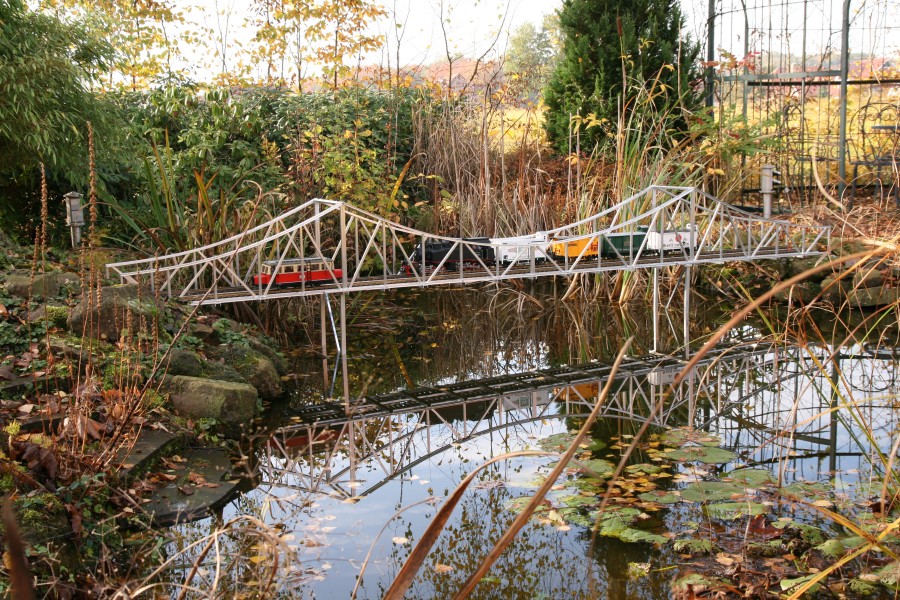

![IMG_081102_1444_165.jpg IMG_081102_1444_165.jpg](thumb/t_IMG_081102_1444_165.jpg)
*
|
|
